Особенности управления индивидуальными тепловыми пунктами

Особенности управления индивидуальными тепловыми пунктами

Компания Siemens является мировым лидером в разработке решений автоматизации различных процессов. Одним из важнейших сегментов деятельности компании Siemens является энергетика, в т.ч. теплоэнергетика. Успех на этом рынке заключается прежде всего в комплексном подходе. Именно о таком подходе к управлению тепловыми пунктами мы хотим рассказать в настоящей статье.

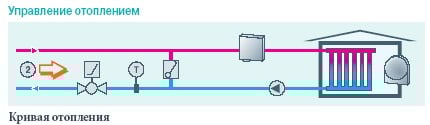

Кривая отопления

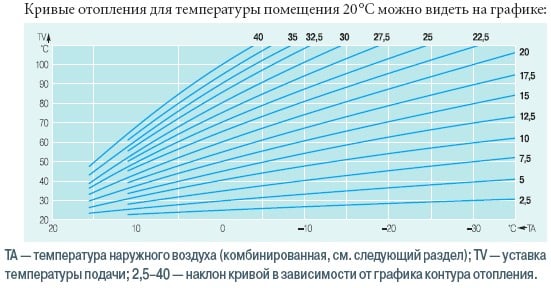

Кривые отопления для температуры помещения 20 °C можно видеть на графике

Кривые отопления для температуры помещения 20 °C можно видеть на графике

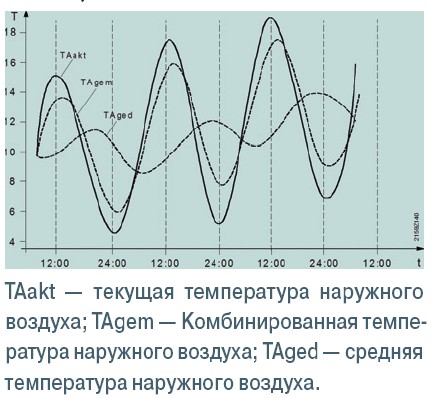

Создание комбинированной температуры наружного воздуха

Создание комбинированной температуры наружного воздуха

Действие функции DRT

Действие функции DRT

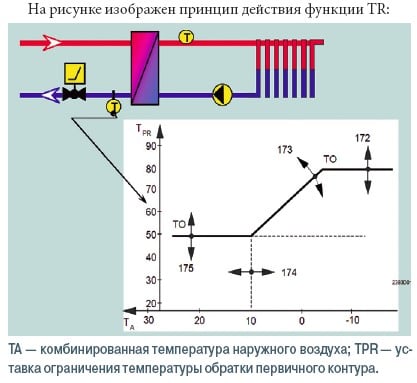

Принцип действия функции TR

Принцип действия функции TR

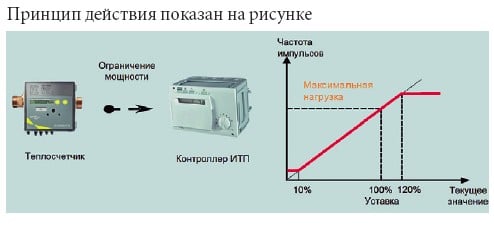

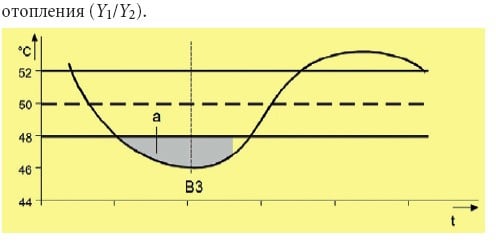

Принцип действия показан на рисунке

Принцип действия показан на рисунке

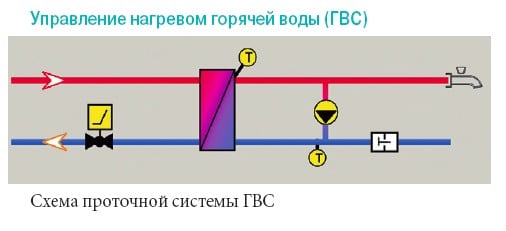

Схема проточной системы ГВС

Схема проточной системы ГВС

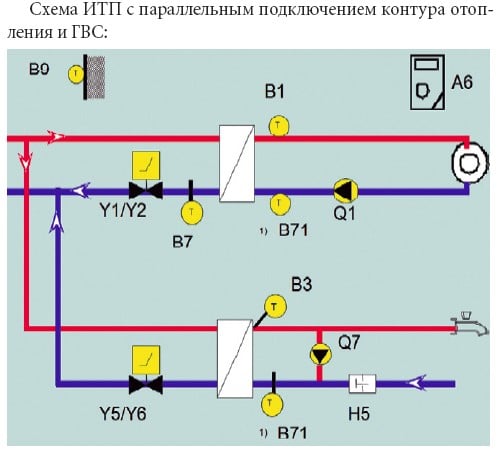

Схема ИТП с параллельным подключением контура отопления и ГВС

Схема ИТП с параллельным подключением контура отопления и ГВС

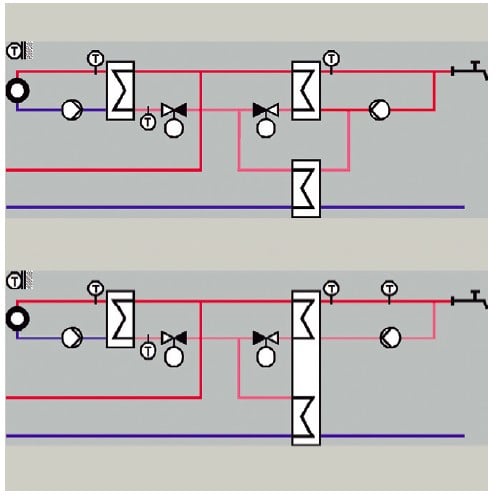

Такие системы экономят энергию, а также снижают загрязнение теплообменника ГВС

Такие системы экономят энергию, а также снижают загрязнение теплообменника ГВС

Современная система теплоснабжения должна быть основана на трехступенчатой схеме, которая является лучшим техническо-экономическим компромиссом. Основными частями трехступенчатой системы теплоснабжения являются:

  1. Источники тепла разных видов, соединенные между собой в единую закольцованную систему.
  2. Транспорт тепла от источников на дальние расстояния при высокой температуре теплоносителя (130–150 °C) в центральные тепловые пункты (ЦТП). Плавное снижение температуры в ЦТП до максимальной температуры 110 °C.
  3. Снабжение теплом индивидуальных тепловых пунктов из ЦТП. Индивидуальный тепловой пункт производит тепло уже на объекте и нагревает воду.

ся система работает по принципу двухтрубной разводки, что позволяет снизить потери тепла и электричества. Принцип экономии всех тепловых систем основан на управлении потреблением тепла. В системе теплоснабжения таким управляющим элементом является индивидуальный тепловой пункт (ИТП). Далее мы подробно рассмотрим, какими функциями должен быть оснащен современный контроллер ИТП. Управление отоплением

Кривая отопления

Контроллер отопления управляет тепловой мощностью, изменением температуры теплоносителя. Установка температуры теплоносителя определяется на основании температуры на улице и кривой отопления (погодозависимое управление). Кривая отопления физически определяется на основании формулы:

Инерция здания

Инерция зданий в большой степени влияет на результат погодозависимого управления отоплением. Современный контроллер ИТП должен учитывать и такой показатель. Инерция здания определяется на основании константы времени здания, которая находится в диапазоне от 10 ч у панельных домов до 35 ч у кирпичных домов. Контроллер ИТП генерирует на основании константы времени здания так называемую «комбинированную» температуру наружного воздуха, которая непосредственно воздействует на температуру внутри здания. На графике показано создание комбинированной температуры наружного воздуха: Схема.

Сила ветра

Ветер также влияет на температуру помещения особенно в высотных зданиях, расположенных на открытых территориях. Если контроллер работает, компенсируя влияние ветра, то потенциал экономии составляет около 10%. Вод влиянием силы ветра снижается или повышается температура подачи.

Ограничение температуры «обратки»

Все описанные выше виды управления косвенно влияют на понижение температуры «обратки». Температура «обратки» является главным показателем эко номичной работы системы теплоснабжения. При различных режимах работы ИТП температура «обратки» может быть снижена при помощи функций ограничения. Однако все функции ограничения влекут за собой снижение комфорта! Их применение должно быть технически обосновано.

1. Динамическое ограничение температуры «обратки» (DRT)

В независимых схемах подключения контура отопления (через теплообменник) при наличии двух температурных датчиков обратки функция ограничения контролирует, правильно ли используется тепловая энергия. Функция DRT реагирует на разницу температуры «обратки» первичного контура и контура отопления. Разница при экономичной работе теплообменника не должна превышать 5 °C. При превышении этого значения контроллер начинает тормозить открытие регулирующего клапана, и тем самым, предотвращается пиковая нагрузка. На рисунке показано действие функции DRT.

2. Статическое ограничение температуры «обратки» TR

Функция используется, если отопительные приборы в контуре отопления оборудованы термостатическими регуляторами или если необходимо гарантировать выполнение условий подключения теплового пункта к сети теплоснабжения. Функция проста и реагирует на температуру обратки. Уставкой температуры «обратки» может быть константа или плавная переменная в зависимости от температуры наружного воздуха. Контроллер при превышении температуры обратки над уставкой начинает тормозить открытие регулирующего клапана и, тем самым, ее понижает. На рисунке изображен принцип действия функции TR.

Ограничение расхода или мощности ИТП

Компоненты ИТП и, тем самым, всей системы теплоснабжения рассчитаны и подобраны на основании номинальной нагрузки с определенным запасом. В динамических условиях работы системы теплоснабжения возникают пиковые нагрузки, которые значительно превышают номинальные нагрузки. Пиковые нагрузки в лучшем случае снижают экономию и срок эксплуатации компонентов, в худшем — могут вызвать сбой системы.
