Настройка Windows Server Hyper-V 2012 R2 после установки. Установка Hyper-V

Вступление

Здравствуйте, в сегодняшней статье мы рассмотрим базовую настройку и защиту Windows Server 2012 R2 после установки, а также установим роль Hyper V. Настройку Active Directory рассматривать мы не будем, т.к тестовый сервер, на котором производились все манипуляции не включен в домен. Нас интересует только Windows Server hyper v
Прежде чем начать любые манипуляции убедитесь, что на случай, если вы сделали что-то не так у вас есть физический доступ к серверу/иной способ получить доступ к управлению.

Включение RDP

Переходим в свойства системы

Нажимаем дополнительные параметры системы, затем переходим в удаленный доступ

Ставим галочку на разрешить удаленные подключения к этому компьютеру. Нам выдаст предупреждение о том, что будут внесены изменения в брандмауэр. Соглашаемся, затем нажимаем выбрать пользователей.
Несмотря на то, что администратор уже имеет доступ добавим его ещё раз.

Нажимаем добавить, в поле имена выбираемых объектов вписываем "администратор"

Затем нажимаем ОК, еще раз ок и применить. Всё, доступ к удаленному рабочему столу у нас есть.

Смена порта RDP

Нам необходимо открыть редактор реестра (Win+R, затем regedit )
И перейти в ветку HKEY_LOCAL_MACHINESYSTEMCurrentControlSetControlTerminal ServerWinStationsRDP-Tcp

Отыскиваем параметр Port Number, открываем его и переводим редактор в десятичный режим, затем вписываем порт, который хотим использовать в дальнейшем. Порт должен быть в диапазоне от 1 до 65535. Советую использовать что-то на 40xxx, они редко сканируются.

После чего нажимаем ОК, закрываем редактор реестра. Переходим в брандмауэр Windows в режиме повышенной безопасности.

Открываем правила для входящих подключений, нажимаем создать правило.
Выбираем вариант "для порта".

Затем выбираем определенные локальные порты и протокол TCP, затем вписываем наш порт. В моем случае 49150.

И разрешаем подключение для всех.

После чего разрешаем правило для доменной, частной и публичной сети. Затем придумываем имя нашему правило.

После чего повторяем аналогичные действия, но уже для протокола UDP, поскольку RDP использует оба протокола.
Должно получиться вот так.

Затем снова открываем Win+R и вписываем команду shutdown /r /t 0
Это перезагрузит наш сервер. После чего мы к нему подключаемся уже по адрес:49150 , где 49150 соответственно ваш порт.

Включение звука в системе

Переходим в администрирование, затем открываем службы. Или в Win+R команда services.msc
Находим службу Windows Audio, открываем её.

Выставляем параметр автоматически, запускаем службу, затем применить.

После чего служба должна начать выполняться и звук в системе появиться, если мы подключены удаленно, либо если стоят драйвера на звуковую карту, если мы взаимодействуем с сервером физически.

Переименование учетной записи Администратора.

Нам необходимо открыть локальную политику безопасности (команда secpol.msc для Win+R), затем перейти в раздел локальные политики, в параметры безопасности. Находим пункт "Учетные записи: переименование учетной записи администратора"

Открываем и вписываем имя, которое нам необходимо. Затем нажимаем применить.

Также советую поменять время, после которого вам будет приходить уведомление о рекомендации сменить пароль. Пункт для изменения находится чуть ниже в том же разделе.

Установка Hyper V

Сразу обращаю ваше внимание, что на виртуальной машине гипервизор установить не получится из-за ограничений Microsoft и особенностей реализации данного программного продукта. Только на физическом компьютере/сервере.
Также для виртуальной машины максимум возможно 32 виртуальных потока, 1ТБ ОЗУ, 64ТБ диск.
Открываем диспетчер серверов, затем управление, добавить роли и компоненты.

Нажимаем далее, затем выбираем вариант установка ролей или компонентов

После чего выбираем наш сервер

Затем выбираем роль Hyper-V и добавляем компоненты.

Поскольку для работы сети в виртуальных машинах нам будет необходим виртуальный коммутатор, привязанный к внешней сети — выбираем нашу основную сетевую карту для создания этого самого виртуального коммутора.

Миграцию не настраиваем, оставляем галочку пустой.

После чего переходим к настройке хранилища, тут уже сами выбираем, где у нас будут хранится виртуальные машины.

И подтверждаем установку, разрешив автоматическую перезагрузку. Во время установки сервер перезагрузиться.

После перезагрузки у нас появится диспетчер Hyper V.

Создание виртуальной машины

Нажимаем создать, выбираем виртуальную машину.
После чего у нас откроется мастер создания виртуальной машины.

Нажимаем далее, придумываем имя виртуальной машине.

После чего нам необходимо выбрать поколение. 1 поколение — обычный Legacy BIOS, UEFI загрузка и все ее преимущества не поддерживаются. Второе — UEFI BIOS.

Затем выделяем необходимое нам количество ОЗУ.

После чего выбираем сетевой адаптер, который будет использоваться для подключения к сети.

Теперь можно выбрать размер виртуального жесткого диска и его расположение.

Затем можно выбрать образ ОС для установки. Можно даже образ с дискеты или с физического CD/DVD/BD привода. Я выберу установить позже, т.к создаю лишь тестовую виртуальную машину.

Затем идет общая сводка по всем параметрам. Нажимаем готово.

Затем в диспетчере Hyper-V нажимаем подключить.

И в открывшемся меню пуск. На этом всё. После нажатия кнопки пуск виртуальная машина будет запущена и готова.

Первичная настройка Windows Server

Читать статью по первичной установке и настройке windows server.

Изучайте Linux и DevOPS вместе с нами!

Попробовать бесплатного чат-бота, который научит поднимать wordpress, nginx, mysql.

Hyper-V

Microsoft Hyper-V (кодовое имя Viridian [1] ) — система аппаратной виртуализации для x64-систем на основе гипервизора [2] . Бета-версия Hyper-V была включена в x64-версии Windows Server 2008, а законченная версия (автоматически, через Windows Update) была выпущена 26 июня 2008 [3] . Ранее была известна как виртуализация Windows Server (Windows Server Virtualization).

Содержание

Версии и варианты [ править | править код ]

Hyper-V существует в двух вариантах:

1. Как отдельный продукт Microsoft Hyper-V Server. Существуют следующие версии: Hyper-V Server 2019 (текущая версия Hyper-V), Hyper-V Server 2016, Hyper-V Server 2012 R2, Hyper-V Server 2012, Hyper-V Server 2008 R2 и Hyper-V Server 2008.
2. Как роль Windows Server 2019, Windows Server 2016, Windows Server 2012 R2, Windows Server 2012, Windows Server 2008 R2, Windows Server 2008 и x64-разрядной Pro- и Enterprise-версии Windows 8, Windows 8.1, Windows 10.

Отдельная версия Hyper-V Server — бесплатная. Первая версия была выпущена 1 октября 2008 года. Является базовым («Server Core») вариантом Windows Server 2008, то есть включает в себя полную функциональность Hyper-V; прочие роли Windows 2008 Server отключены, также ограничены службы Windows. [4] Бесплатная 64-разрядная Core-версия Hyper-V ограничена интерфейсом командной строки (CLI PowerShell), где конфигурация текущей ОС, физического аппаратного и программного оборудования выполняется при помощи команд оболочки. Новое меню интерфейса управления позволяет выполнить простую первичную конфигурацию, а некоторые свободно распространяемые скрипты расширяют данную концепцию. Администрирование и конфигурирование виртуального сервера (или гостевых ОС) выполняется с помощью ПО, установленного на ПК под управлением Windows Vista, Windows 7 или Windows 2008 Server с установленным дополнением для администрирования Hyper-V из MMC. Другим вариантом администрирования/конфигурирования сервера Windows 2008 Core является использование удалённой Windows или Windows Server при перенаправлении (некоторой) консоли управления (MMC), указывающей на Core Server. Это значительно упрощает настройку, сводя её к нескольким щелчкам мыши.

В Windows Server 2012 включена обновлённая версия Hyper-V.

Архитектура [ править | править код ]

Hyper-V поддерживает разграничение согласно понятию раздел. Раздел — логическая единица разграничения, поддерживаемая гипервизором, в котором работают операционные системы. Каждый экземпляр гипервизора должен иметь один родительский раздел с запущенной Windows Server 2008. Стек виртуализации запускается на родительском разделе и обладает прямым доступом к аппаратным устройствам. Затем родительский раздел порождает дочерние разделы, на которых и располагаются гостевые ОС. Дочерний раздел также может породить собственные дочерние разделы. Родительский раздел создает дочерние при помощи API-гипервизора, представленного в Hyper-V.

Виртуализированные разделы не имеют ни доступа к физическому процессору, ни возможности управлять его реальными прерываниями. Вместо этого у них есть виртуальное представление процессора и гостевой виртуальный адрес, зависящий от конфигурации гипервизора, вовсе необязательно при этом занимающий всё виртуальное адресное пространство. Гипервизор может определять подмножество процессоров для каждого раздела. Гипервизор управляет прерываниями процессора и перенаправляет их в соответствующий раздел, используя логический контроллер искусственных прерываний (Synthetic Interrupt Controller или сокр. SynIC). Hyper-V может аппаратно ускорять трансляцию адресов между различными гостевыми виртуальными адресными пространствами при помощи IOMMU (I/O Memory Management Unit — Устройство управления вводом-выводом памяти), которое работает независимо от аппаратного управления памятью, используемого процессором.

Дочерние разделы не имеют непосредственного доступа к аппаратным ресурсам, но зато получают виртуальное представление ресурсов, называемое виртуальными устройствами. Любая попытка обращения к виртуальным устройствам перенаправляется через VMBus к устройствам родительского раздела, которые и обработают данный запрос. VMBus — это логический канал, осуществляющий взаимодействие между разделами. Ответ возвращается также через VMBus. Если устройства родительского раздела также являются виртуальными устройствами, то запрос будет передаваться дальше, пока не достигнет такого родительского раздела, где он получит доступ к физическим устройствам. Родительские разделы запускают провайдер сервиса виртуализации (Virtualization Service Provider или сокр. VSP), который соединяется с VMBus и обрабатывает запросы доступа к устройствам от дочерних разделов. Виртуальные устройства дочернего раздела работают с клиентом сервиса виртуализации (Virtualization Service Client или сокр. VSC), который перенаправляет запрос через VMBus к VSP родительского раздела. Этот процесс прозрачен для гостевой ОС.

Виртуальные устройства также поддерживают технологию Windows Server Virtualization, называемую прогрессивный ввод-вывод (англ. Enlightened I/O), для накопителей, сетевых и графических подсистем в том числе. Enlightened I/O — специализированная виртуализационная реализация высокоуровневых протоколов, как, например, SCSI, для возможности работать с VMBus напрямую, что позволяет параллельно обрабатывать любые уровни эмуляции устройства. Это делает взаимодействие более эффективным, но взамен требует от гостевой ОС поддержки Enlightened I/O. Только Windows Server 2008 R2, Windows Server 2008, Windows 7, Windows Vista, Red Hat Enterprise Linux и SUSE Linux сейчас обладают поддержкой Enlightened I/O, позволяющей им работать быстрее в качестве гостевых ОС под Hyper-V, чем прочим операционным системам, которым требуется более медленная эмуляция устройств.

Системные требования / Спецификации [ править | править код ]

1. x64-совместимый процессор, поддерживающий запуск x64-версии Windows Server 2008 Standard, Windows Server 2008 Enterprise или Windows Server 2008 Datacenter. . Это особенность процессоров, дающая возможность аппаратной виртуализации; касается технологий Intel VT и AMD Virtualization (AMD-V, ранее известная как Pacifica). -совместимый процессор и активированная аппаратная поддержка Data Execution Prevention (DEP).
2. Память объёмом не менее 2 ГБ (каждая виртуальная ОС требует собственного объёма памяти, поэтому в действительности нужно больше).
3. Windows 2008 Standard (64-bit) Hyper-V Core требует примерно 3 ГБ дискового пространства в установленном виде.
4. Windows 2008 Standard (64-bit) Hyper-V с GUI требует примерно 8 ГБ дискового пространства в установленном виде.
5. Windows 2008 Standard (64-bit) Hyper-V с GUI или в виде Core-версии поддерживает до 31 ГБ памяти для работы VM, плюс 1 ГБ для родительской ОС Hyper-V. [1]
6. Windows 2008 Standard (64-bit) Hyper-V с GUI или в виде Core поддерживает до 8 процессоров с 1, 2 или 4 ядрами.
7. Windows 2008 Standard (64-bit) Hyper-V с GUI или в виде Core поддерживает до 384 гостевых ОС [2].
8. Windows 2008 Standard (64-bit) Hyper-V с GUI или в виде Core поддерживает 32-разрядные (x86) и 64-разрядные (x86_64) гостевые виртуальные машины.

Отдельный Hyper-V Server не требует установленного Windows Server 2008, минимальный объём памяти — 1 ГБ, минимум места на диске — 2 ГБ.

Поддержка гостевых ОС [ править | править код ]

Поддерживаемые/протестированные операционные системы: [5]

• Windows Server 2012 R1/R2
• Windows Server 2016 Standard

x86/x64 SP1/SP2 и R2
• Windows HPC Server 2008 x86/x64 SP2 R2 SP4 и Advanced Server SP4 [6] и Windows 8.1 Pro и Windows 8.1 Update 1
• Windows 10 SP1/SP2 (кроме редакций Home) Professional SP2/SP3/x64 Enterprise Server (SLES) 10 SP3 и 11 (RHEL) 5.2 — 5.6 (x86 Edition или x86_64 Edition) [7] (RHEL) 6.0, 6.1 (x86 Edition или x86_64 Edition) 5.2 — 5.6, 6.0, 7 8.2-8.3 [8] 12.04, 16.04.3
• Debian 7.6

Гостевые Windows Server 2008 и Windows HPC Server 2008 могут быть сконфигурированы для 1-, 2- или 4-процессорного SMP, Windows Server 2003 и Windows Vista для 1- или 2-процессорного SMP. Прочие гостевые ОС, такие как Ubuntu Linux 6.06/6.10/7.10 или Fedora 8/9, не поддерживаются, но, тем не менее, могут успешно запускаться. [9] [10] [11]

Гостевые ОС с поддержкой технологии Enlightened I/O и ядром с поддержкой режима гипервизора, как, например, Windows Server 2008, Windows Vista SP1 и готовящееся предложение от Citrix XenServer и Novell позволят использовать ресурсы хоста более эффективно благодаря тому, что VSC-драйверы в этих гостевых ОС будут взаимодействовать напрямую с VSP через VMbus. [12] ОС без поддержки Enlightened I/O будут запускаться с эмуляцией ввода-вывода; [13] тем не менее компоненты интеграции (которые включают в себя VSC-драйверы) доступны для Windows Server 2003 SP2, Windows XP SP3, Windows Vista SP1 и Linux и позволяют достичь большей производительности.

Гостевые системы Linux также могут быть паравиртуализованы в Hyper-V. Однако сейчас подобным образом официально поддерживаются Microsoft при установке компонентов интеграции только SLES 10 SP3, SLES 11, RHEL и CentOS 5.2, 5.3, 5.4, 5.5, 5.6, 6.0 и 6.1 для x86 и x64.

При использовании гостевых ОС Windows версий до Server 2003 невозможно использование виртуальных SCSI-дисков и адаптеров в них. Это связано с тем, что гостевой драйвер виртуального SCSI-контроллера (STORVSC) основан на подсистеме STORPORT, которая появилась только в Server 2003.

Поддержка Linux [ править | править код ]

Hyper-V обеспечивает базовую поддержку виртуализации гостевых Linux-систем в режиме эмуляции устройств, не требуя никаких изменений. Эмулируются контроллеры дисков IDE PIIX4 и PCI Ethernet-адаптер DEC 21140 Tulip, однако скорость работы может быть невысокой и имеется ограничение 128 ГБ на диск.

Паравиртуализация достижима при включении модулей ядра Linux или при установке дополнительных компонентов интеграции (Integration Components). Ранние версии компонентов интеграции функционировали как прослойка между интерфейсом гостевого ядра Xen и Hyper-V (Hypercall Translator). Позднее была реализована прямая поддержка шины VMBbus без Xen. 20 июля 2009 года Microsoft опубликовала эти драйверы под лицензией GPL, и они были официально включены в ядро Linux (опция STAGING/HYPERV). В процессе работы над драйверами различные компоненты постепенно покидали ветку STAGING и начиная с версии ядра Linux 3.4 были перенесены в основное дерево [14] . Таким образом, дистрибутивы с ядрами новее, чем 2.6.32, могут включать встроенную поддержку паравиртуализации Hyper-V (однако, как правило, не включают). Данные драйверы содержат поддержку шины VMbus и позволяют гостевой операционной системе Linux работать c устройствами в режиме Enlightened I/O. Поддерживаются устройства Synthetic IDE, Synthetic SCSI и Synthetic Ethernet. Поддерживаются SMP до 4 ядер и такие функции, как синхронизация времени (в RHEL5 только для 32-битных систем), остановка системы (shutdown) и проверка активности (heartbeat).

Для поддерживаемых систем SLES, RHEL и CentOS компания Microsoft бесплатно распространяет Linux Integration Components 2.1  (недоступная ссылка) (для SuSe и RHEL5), Linux Integration Components 3.4 (для RHEL6), которые содержат исходные тексты и скрипты для компиляции, автоматической установки драйверов и автоматической загрузки модулей при старте. Начиная с RHEL 6.4, паравиртуальные драйверы Hyper-V входят в состав системы, поэтому Integration Components более не нужны (хотя и могут применяться).

Интеграция функций мыши гостевой системы Linux ранее достигалась при установке драйверов Citrix XEN Satori InputVSC (являются комбинацией исходных текстов под GPL2 и проприетарных бинарных объектных файлов). В ядре Linux 2.6.39 появилась свободная поддержка InputVSC-мыши. Linux IС 3 также содержат модули поддержки мыши.

Гостевая машина c RedHat Enterprise Linux, работающая под Hyper-V, может пользоваться службами RedHat Networks благодаря лицензии Flex Guest Entitlements [15] (начиная с версии RHEL 5.5). Однако при автоматическом обновлении ядра гостевой системы RHEL 5 может возникнуть проблема, описанная в статье KB2387594.

Hyper-V для Windows Server 2012 [ править | править код ]

Версия Hyper-V в Windows Server 2012 года поддерживает Windows 8.1 (32- и 64-разрядную). Также стоит отметить, что максимальное число поддерживаемых процессоров для операционных систем Windows Server и Linux увеличено с четырех до 64.

Совместимость VHD с Virtual Server 2005 и Virtual PC 2004/2007 [ править | править код ]

Hyper-V, как Virtual Server 2005 и Virtual PC 2004/2007, хранит виртуальные диски (в том числе системные тома гостевых ОС) в файлах с расширением VHD. Этот файл содержит гостевую ОС целиком, хотя для некоторых файлов можно настроить откаты и пр.

Старые vhd-файлы от Virtual Server 2005 и Virtual PC 2004/2007 можно скопировать и использовать с помощью Windows 2008 Hyper-V Server, но некоторые изменения в виртуальном оборудовании (видео- и сетевая карта) будут означать потребность гостевых ОС в обновлении драйверов, и, как следствие, в случае последних версий Windows может потребоваться повторная активация.

Microsoft не предоставляет ни DLL, ни API для посекторного доступа к vhd-файлам, однако формат открыт и опубликован [16] , и многие фирмы разработали такую поддержку сами.

Ограничения [ править | править код ]

По состоянию на декабрь 2008 года Hyper-V не поддерживает доступ к USB-устройствам или воспроизведение звуков в гостевых ВМ. Тем не менее, обходным маневром для доступа к USB-накопителям в гостевых ВМ может послужить использование Microsoft Remote Desktop Client для открытия доступа к накопителям хоста для «гостей» через соединение Remote Desktop Connection. [17] Другая возможность — использовать устройства типа USB-over-Network с установкой драйверов в каждую виртуальную машину.

Также Hyper-V весьма слаб в поддержке старых приложений для MS-DOS, в том числе игр. Unreal mode в «гостях» не поддерживается вовсе, хотя он правильно поддерживается в Virtual PC.

Также Hyper-V поддерживает живую миграцию (начиная с Windows Server 2008 R2) гостевых ВМ, где живая миграция понимается как поддержка сетевых соединений и отсутствие прерываний выполнения служб во время переноса ВМ. Ранее вместо этого Hyper-V на Server 2008 редакций Enterprise и Datacenter поддерживал быструю миграцию, во время которой гостевая ВМ приостанавливается на одном хосте и «пробуждается» уже на другом. Такая операция занимает столько времени, сколько требуется для передачи активной памяти гостевой ВМ по сети от первого хоста второму. [18]

Как включить виртуализацию Hyper-V Windows 10

Сервер виртуализации — это физический компьютер, располагающий необходимыми ресурсами для работы виртуальных машин. С помощью диспетчера Hyper-V можно создавать, настраивать и осуществлять управление виртуальными машинами на сервере виртуализации.

С помощью виртуальных машин можно выполнять различные задач. Каждая виртуальная машина запускается в изолированной среде выполнения, что позволяет использовать на компьютере различные операционные системы и приложения.

Данная статья расскажет как включить виртуализацию Hyper-V Windows 10. Первым делом рассмотрим как проверить системные требования Hyper-V, а уже потом включению Hyper-V и настройке виртуальной машины.

Системные требования Hyper-V

Итак если говорить о системных требованиях к операционной системе, на которой будет разворачиваться гипервизор под названием Hyper-V, то подойдут редакции Windows 10 Enterprise, Professional и Education. Обязательно должна быть 64 — битная версия операционной системы Windows 10, поскольку 32 — версии не имеют возможности использовать Hyper-V.

Помимо этого Вам потребуется 64 — битный процессор, который поддерживает технологии виртуализации, такие, как VM Monitor Mode Extension и поддержка Second Level Address Translation. Рекомендуется использовать минимум 4 ГБ оперативной памяти, если же запускать на меньшем объеме, тогда виртуальной машине ничего не достанется.

А также необходимо будет включить эти самые технологии виртуализации, а также включить Hardware Enforced Data Execution Prevention (DEP). Без этой технологии у Вас не будут запускаться виртуальные машины. Есть ряд особенностей связанных с конкретной моделью BIOS или UEFI. Некоторые технологии могут конкурировать с виртуализацией и соответственно не позволять запускать виртуальные машины.

Операционная система Windows 10 имеет инструмент проверки совместимости оборудования с установкой Hyper-V, который пригодиться новичкам. С помощью утилиты systeminfo.exe мы увидим параметры по требованиях к Hyper-V.

1. Открываем поиск нажав Win+Q и в поисковой строке вводим Windows PowerShell.
2. Дальше выбираем классическое приложение Windows PowerShell — Запуск от имени администратора.
3. В открывшемся окне вводим и выполняем команду systeminfo.

Внизу окна находим пункт требований Hyper-V и проверяем поддерживается ли установка виртуальной машины на Вашем компьютере. Если же Вы найдете следующие параметры значений, тогда проблем с установкой Hyper-V на эту машину у Вас не возникнет:

• Расширения режима мониторинга виртуальной машины: Да
• Виртуализация включена во встроенном ПО: Да
• Преобразование адресов второго уровня: Да
• Доступно предотвращение выполнения данных: Да

Как включить Hyper-V в Windows 10

Панель управления

1. Откроем стандартную панель управления выполнив команду Control panel в окне Win+R.
2. Дальше переходим в раздел Программы > Включение или отключение компонентов Windows.
3. Установите флажок Hyper-V, чтобы включить все его компоненты и нажмите кнопку ОК.

Установка компонентов пройдёт достаточно быстро и система запросит перезагрузку системы. В процессе перезагрузки пользователь также увидит работу с обновлениями.

Windows PowerShell

Вместо Windows PowerShell можно использовать обычную командную строку. См. также как запустить командную строку в Windows 10.

1. Открываем Windows PowerShell от имени администратора используя поиск Windows 10.
2. Выполняем одну с команд предложенных ниже для включения компонента Hyper-V:
   Enable-WindowsOptionalFeature -Online -FeatureName:Microsoft-Hyper-V –All
   DISM /Online /Enable-Feature /All /FeatureName:Microsoft-Hyper-V
3. Для завершения включения компонента разрешаем выполнить перезагрузку компьютера нажав кнопку Y.

Установка и настройка Hyper-V

Мастер поможет Вам создать виртуальную машину. Виртуальные машины могут использоваться вместо физических компьютеров в разных целях. Вы можете выполнить настройку виртуальной машины с помощью мастера или с помощью диспетчера Hyper-V.

Перед созданием виртуальной машины в Hyper-V необходимо скачать образ операционной системы. Можно легко скачать образ Windows 10 с официального сайта Microsoft.

1. Открываем диспетчер Hyper-V, который появился в системе после включения компонента гипервизора Hyper-V.
2. Правой кнопкой мыши нажимаем на свое устройство в диспетчере Hyper-V и в контекстном меню выбираем пункт Создать > Виртуальная машина…
3. В открывшемся окне мастера создания виртуальной машины нажимаем кнопку Далее, чтобы создать виртуальную машину с особыми параметрами конфигурации.
4. Задаем имя и местонахождение для этой виртуальной машины и нажимаем Далее (значения текущего окна можно оставить по умолчанию, если у Вас достаточно памяти на системном диске).
5. В зависимости от разрядности операционной системы, которую будем устанавливать на виртуальную машину выбираем поколение (выбранное Вами поколение виртуальной машины невозможно изменить после создания).
6. Дальше укажите сколько необходимо выделить оперативной памяти для этой виртуальной машины (принимая решение об объеме памяти, выделяемой виртуальной машине, следует учесть, для каких целей она будет использоваться).
7. Выберите виртуальный коммутатор среди доступных подключений или оставите сетевой адаптер виртуальной машины неподключенным.
8. Теперь создадим виртуальный жесткий диск задав его имя, расположение и размер (рекомендуем заранее освободить память на своём жестком диске).
9. Дальше в параметрах установки выберите пункт Установить операционную систему из файла загрузочного образа и укажите желаемый образ операционной системы.
10. Последним шагом создания виртуальной машины будет проверка всех выше указанных параметров во вкладке Сводка и нажатие кнопки Готово.
11. Теперь в диспетчере Hyper-V достаточно запустить созданную виртуальную машину выбрав пункт Пуск в контекстном меню и подключиться к ней выбрав пункт Подключить.

После подключения к новой виртуальной машине откроется новое окно с образом, который выбирался ранее. Дальше достаточно управлять и следовать шагам установке операционной системы.

Заключение

Включить виртуализацию Hyper-V на Windows 10 можно используя мастер создания виртуальной машины в диспетчере Hyper-V. Но перед включением убедитесь что Ваш компьютер отвечает системным требованиям Hyper-V. Только потом рекомендуется включать, устанавливать и настраивать виртуальную машину в Hyper-V.

Установка Hyper-V Server 2008 R2 на серверную платформу HP ProLiant DL 360 G5

Перед началом установки Hyper-V Server мы должны провести подготовку аппаратной платформы. В силу того что Hyper-V Server 2008 R2 это относительно новая ОС, для обеспечения корректной работы аппаратных компонент нам потребуется использовать последние версии драйверов с сайта производителя оборудования. Это требование с точки зрения корректной работы последних версий драйверов влечет за собой необходимость обновления всех прошивок Firmware нашего сервера. Поэтому берём за хорошую практику всегда приводить версии Firmware в актуальное состояние перед установкой ОС и последующей установкой драйверов.

При первоначальной загрузке сервера в BIOS первым делом выставляем порядок загрузки (Standard Boot Order) таким образом чтобы загрузка начиналась с CD.
Так как у нашего сервера два сетевых адаптера, сразу определимся в том, что первый из них (NIC1) мы будем использовать для доступа к хостовой ОС Hyper-V Server а второй (NIC2) будем использовать для доступа к виртуальным машинам. И так как информация о сетевых адаптерах нам потребуется на этапе первоначального конфигурирования ОС, сразу выписываем на листочек MAC адрес сетевого адаптера NIC2.

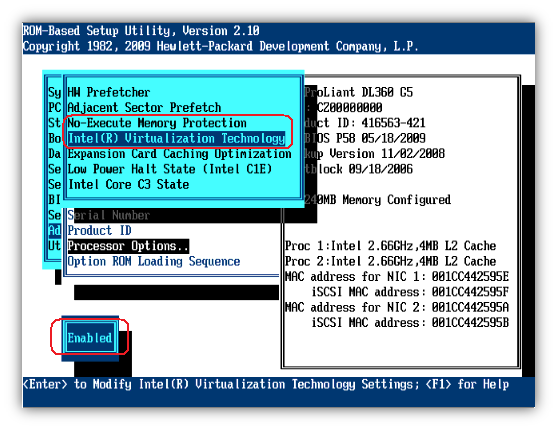

Далее переходим к включению необходимых для Hyper-V аппаратных возможностей процессора.
В Advanced Option > Processor Options > Включаем опции No-Execute Memory Protection и Intel(R) Virtualization Technology .

Скачиваем с сайта тех.поддержки Hewlett-Packard свежий пакет обслуживания серверов HP ProLiant включающий в себя все последние версии Firmware для аппаратных компонент нашего сервера. На момент написания данной заметки этот пакет имеет название HP ProLiant Software Maintenance Pack и версию 8.70 [21.01.2010]

Записываем полученный пакет в виде ISO образа на CD диск, и выполнив с него загрузку сервера, запускаем процедуру обновления Firmware. Встроенная в пакет утилита HP Smart Update Manager автоматически выполнит опрос аппаратных компонент сервера и любезно предложит нам обновить необходимые компоненты. После обновления можно приступать непосредственно к этапу установки ОС.

Установка Hyper-V Server 2008 R2

Процесс установки Hyper-V Server 2008 R2 достаточно прост и интуитивно понятен. Сначала определяемся с языковыми параметрами. На первоначальном этапе эти параметры можно оставить по умолчанию.

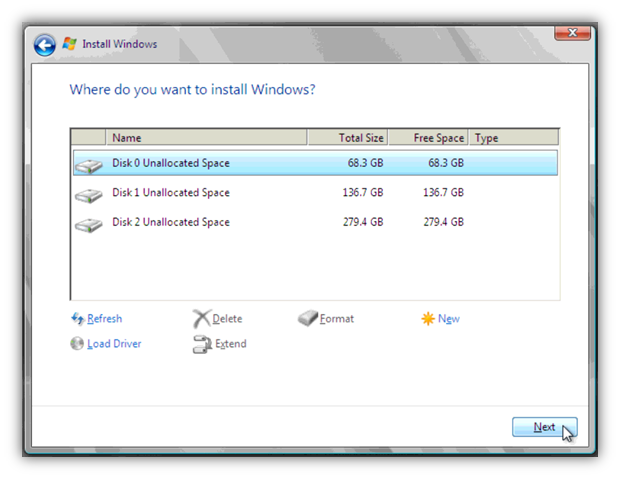

Задаём дисковую конфигурацию и выбираем диск, на который будем производить установку ОС. В процессе установки инсталлятор автоматически создаст на этом диске два раздела. Первый раздел – служебный размером в 100 Mb будет предназначен для хранения загрузочных файлов ОС. Второй раздел – сам системный том с исполняемыми файлами ОС и предустановленной ролью Hyper-V Server размером всего оставшегося места на указанном диске.

Оставшиеся два диска в нашем случае мы будем использовать для хранения виртуальных жестких дисков VHD наших будущих виртуальных машин. Для обеспечения отказоустойчивости в нашем случае все три диска представляют собой массивы уровня RAID-1.

Первоначальная настройка ОС

После завершения процесса установки, задаем пароль локального администратора и попадаем в ОС.
Первое что мы видим – это два консольных окна. Первое окно – окно командного интерпретатора cmd.exe запущенное в режиме повышенных привилегий, второе окно – командный файл базовой настройки сервера sconfig.cmd

Пройдём пошагово по всем этапам первоначальной настройки.
Для начала зададим имя нашего Hyper-V хоста. Для этого выберем пункт 2 (Computer Name) и введём имя сервера, после чего нам будет предложено перезагрузить сервер. Перезагрузим сервер.

После перезагрузки сервера включим удаленное управление нашим сервером. Для этого выберем пункт 4 (Configure Remote Management) и последовательно выберем пункты:

1) Allow MMC remote management (разрешим удаленный административный доступ через консоли MMC, автоматически включив при этом необходимые правила Windows Firewall)
2) Enable Windows Powershell (производится авто-установка фичи Windows Powershell и разрешается удаленное исполнение скриптов PS в режиме remotesigned). После выполнения этого действия потребуется перезагрузка сервера.
После перезагрузки снова вернёмся в Configure Remote Management и выполним следующий пункт…
3) Allow Server Manager Remote Management (включим удаленное управление сервером с помощью таких полезностей как PowerShell и WinRM)

Далее вернёмся в главное меню и включим возможность доступа к нашему серверу по RDP. В пункте 7 (Remote Desktop) выберем соответствующий параметр Enabled и выберем тип допустимых подключений (Allow clients running any version of Remote Desktop) так как этот параметр позволит нам получать доступ к серверу по RDP с старых RDP клиентов, не поддерживающих NLA.

Далее вернёмся в главное меню и перейдём к настройкам сети в пункт 8 (Network Settings). Здесь мы обнаружим 2 сетевых адаптера, имеющихся на борту сервера. Нам необходимо выбрать адаптер NIC1, как мы обговорили ранее , и настроить на нём статический IP адрес, который будет использоваться для доступа к хостовой ОС Hyper-V Server 2008 R2 и управления виртуальными машинами.

В нашем примере оба наших адаптера получили IP адрес с DHCP. Для того чтобы понять какой именно адаптер по индексу нам нужно настраивать, в окне командной строки выполним команду

Из вывода утилиты ipconfig по MAC адресу сетевого адаптера (его мы выписали из BIOS на первоначальном этапе) можно понять какой адрес он использует в данный момент как выделено на рисунке снизу.

Соответственно в нашем случае получается, что NIC1 у нас находится на интерфейсе с текущим адресом 10.160.136.53, то есть в sconfig.cmd он будет отображаться как #2. Его то мы и должны выбрать и настроить.

Задаем статический IP адрес, маску сети, шлюз по умолчанию в пункте 1 (Set Network Adapter IP Address) а затем значения IP адресов серверов DNS в пункте 2 (Set DNS Servers). На этом основную настройку с помощью sconfig.cmd можно считать законченной (позже мы к ней вернёмся).

Региональные настройки ОС.

Для задания региональных настроек ОС из командной строки вызовем апплет панели управления командой

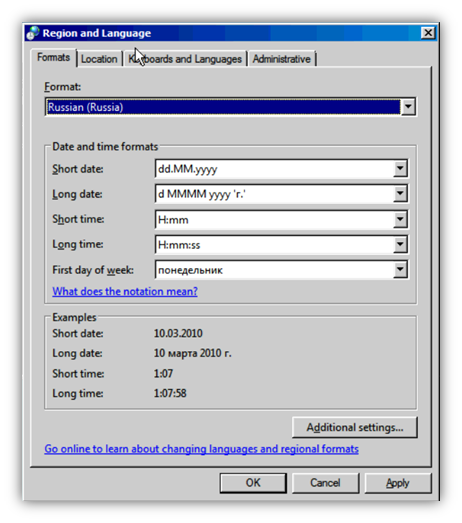

и в открывшемся окне на закладке Formats выберем Russia

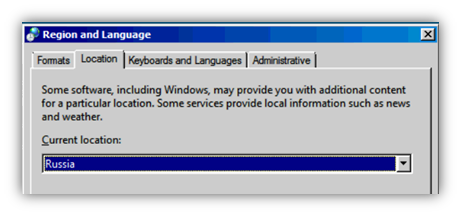

На закладке Location выберем Russia и применим изменения (Apply)

На закладке Administrative скопируем выставленные нами региональные настройки в настройки профиля «по умолчанию» используемого для новых пользователей

И что важно, выберем язык (system locale) для использования в программах, не поддерживающих Unicode. После чего нам потребуется перезагрузить сервер.

После перезагрузки, мы сразу увидим результат наших новых региональных настроек – sconfig.cmd обрусеет 🙂

Теперь мы можем ввести наш сервер в домен. Для этого используем пункт 1 главного меню sconfig.cmd где укажем имя домена и учетные данные в домене с правом ввода компьютера в домен. После ввода в домен выполним перезагрузку сервера.

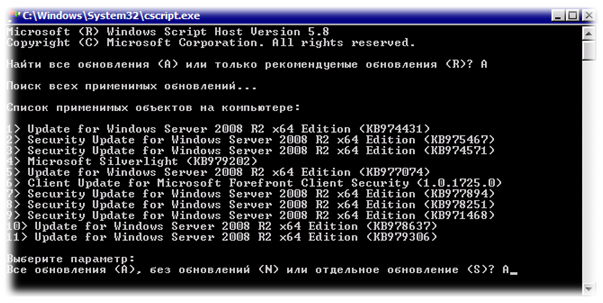

После перезагрузки сразу выполним установку всех последних системных обновлений с WSUS. Для этого воспользуемся пунктом 6 главного меню sconfig.cmd – Загрузка и установка обновлений.

Среди обновлений сразу выполняем установку пакета Forefront Client Security , который будет выполнять функции антивирусной защиты на нашем Core сервере.

После установки всех обновлений и перезагрузки сервера переходим к этапу установки драйверов для аппаратных компонент нашего сервера.

Установка и настройка SNMP Service

В случае, если в нашем окружении для мониторинга аппаратных компонент сервера используется программный комплекс HP Systems Insight Manager (SIM), перед установкой драйверов и программного обеспечения HP нам необходимо будет произвести ряд дополнительных действий:

— Установить и настроить службу SNMP;
— Настроить брандмауэр для взаимодействия компонент мониторинга HP Systems Insight

Службу SNMP в режиме Core устанавливаем следующей командой:

start /w ocsetup SNMP-SC

После установки службы её необходимо настроить, так как по умолчанию служба SNMP не отвечает на поступающие запросы сторонним хостам. Чтобы разрешить опрос клиентских компонент HP Systems Insight со стороны сервера HP Systems Insight Manager необходимо внести изменения в свойства службы SNMP. В силу того что сервер Core не имеет визуальных инструментов для управления службами, сделать это можно двумя альтернативными способами:

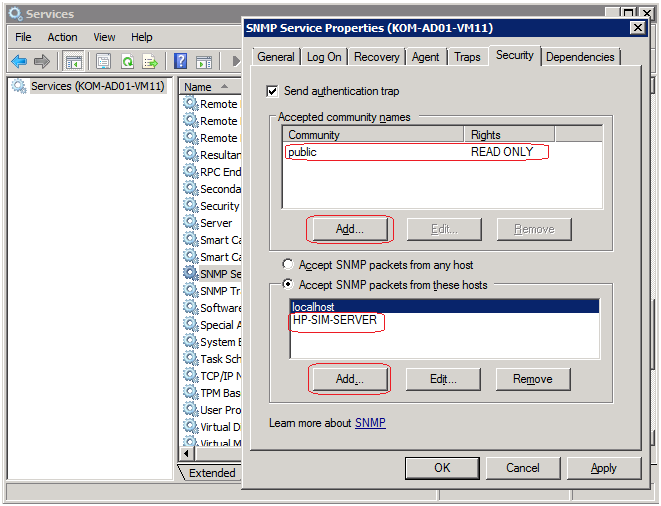

1) удаленно подключиться к нашему серверу оснасткой управления службами (services.msc) с другого компьютера под управлением Windows 7/Windows Server 2008 R2, имеющего уже установленную службу SNMP.

Обратите внимание на то, что если мы собираемся полноценно использовать функционал HP Systems Insight Manager, мы должны устанавливать весь набор предлагаемых программных компонент, даже не смотря на то что некоторые утилиты не смогут запускаться и работать интерактивно в режиме Server Core, так как зависят от наличия в системе браузера Internet Explorer, которого в режиме Core, как нам известно, нет.

Основными используемыми нами интерактивно на сервере утилитами могут быть:

— HP ProLiant Array Configuration Utility (CLI) for Windows — утилита командной строки для конфигурирования дисковых массивов на контроллерах семейства HP Smart Array;

— HP Network Config Utility — для конфигурирования параметров сетевых интерфейсов (например если нам потребуется организация аппаратных VLAN).

Утилита HP Network Config Utility представляет собой приложение с графическим интерфейсом, которое может быть вызвано командой

‘C:Program FilesHPNCUhpteam. cpl’

(в вашем окружении этот путь может быть другим)

В нашем сценарии нам не приходится прибегать к работе с данной утилитой.

Утилита HP ProLiant Array Configuration Utility (CLI) for Windows представляет собой приложение командной строки , которое может быть вызвано командой

‘C:Program Files (x86)CompaqHpacucliBinhpacucli.exe’

(в вашем окружении этот путь может быть другим).

Утилита сама по себе достаточно информативная и простая, имеет встроенный help по возможным комбинациям команд. Для того чтобы получить подробные сведения о конфигурации всех контроллеров HP SA в системе выполним команду

controller all show config detail
