Как установить антенну

Как установить антенну

Проработав более десяти лет монтажником телевидения и установив не одну сотню телевизионных антенн, как на даче, так и в городе хочу поделиться с вами опытом. В статье подскажу, какая необходима телевизионная антенна в какой местности она будет работать. Какое оборудование может понадобиться. Все написанное в рамках этой статьи основано на личном опыте. На практике установить телевизионную антенну не сложно. Главное правильно подобрать оборудование.

С чего начать установку антенны

С чего начинается установка антенн, как правило, надо определиться какое телевидение нам хочется смотреть:

• Цифровое эфирное телевидения (20 каналов бесплатно);
• Спутниковое (Бесплатных федеральных каналов почти нет, только если собрать с нескольких спутников);
• ipTV (много бесплатных и платных каналов за символическую плату 30-60 руб. в месяц более 150 каналов);
• Кабельное (зависит от провайдера обычно часть каналов транслирует бесплатно).

ipTV и кабельное скорее для города, но с развитием скоростного интернета в последнее время многие начинают рассматривать ipTV как альтернативу спутниковому телевидению. Каналов больше абонентская плата меньше или вовсе отсутствует. Здесь мы рассмотрим, как правильно установить антенну на даче и городе для цифрового телевидения dvb-t2 (Установку спутника опишу в другой статье). С телевидением разобрались, идем дальше.

Виды антенн для приема тв сигнала

Не буду описывать здесь все виды, а порекомендую, только те которые мы используем на установках и которые нас не подводили. Ввиду того что аналоговое телевидение прекращает свое существование будем рассматривать антенны для цифрового телевидения попросту ДМВ диапазона. Метровые волны нам не нужны (МВ).

Цифра 6 (Cifra 6) производитель Антекс (Екатиренбург). Установить эту антенну можно на даче недалеко от города примерно до 15 км. при оптимальных условиях приема и в городе (компактная, небольшой размер). Усиление 6 Дб.

Цифра 9 (Cifra 9) производитель Антекс (Екатиренбург). Как и преведущию можно приминить для установки в городе и за городом до 25-30 км при оптимальных условиях приема. Усиление 9 Дб.

Цифра 12 (Cifra 12) производитель Антекс (Екатиренбург). Используем за городом до 35-40 км. при тех же условиях. В городе нет смысла ее использовать, если вы не подключаете несколько квартир к телевидению. Усиление 12 Дб.

LP 14 (LANS). Логопериодическая производство в Китае, но сделано хорошо. Коэффициент усиления 12-14 Дб. Используем только за городом (длинна траверсы более метра). Расстояние до вышки до 40 км. Хорошо работает при расположении дома в лесном массиве.

Вектор AR-806 аналог Televes, в три раза дешевле, а по параметрам не уступает. Усиление 14-17 Дб. Используем в среднем до 50 км.

Все рассмотренные антенны, пассивные. Усилитель тв сигнала ставьте, в крайнем случае. Первое что необходимо добиться наиболее чистого сигнала, а затем его усилить, если это нужно. Усилитель может потребоваться, если вы будете подключать несколько телевизоров. Схемы подключения телевизоров можно посмотреть в этой рубрике (надеюсь, нарисовал понятно). Все схемы рабочие проверены на личном опыте.

Телевизионная антенна для дачи где и как установить

Прежде чем вы приступите к установке антенны в частном доме определите место расположения ближайшей вышки или ретранслятора. Сделать это можно указав свое расположение на карте охвата ЦЭТВ

Узнав километраж можно покупать оборудование. Что потребуется для установки наружных антенн:

1. Антенна если следуете нашим советам, то из перечисленных;
2. Коаксиальный кабель (RG 6 professional сталь, SAT 703, SAT 50 медь);
3. F коннекторы, TV штекер (по количеству соединений);
4. Грозозащита на кабель (по желанию, но если вы хотите установить антенну на мачту то лучше ее поставить цена вопроса 300-350 руб.)
5. Кронштейн или мачта;
6. Стяжки и клипсы для крепления кабеля;
7. Прибор, цифровая приставка с телевизором или телевизор с поддержкой dvb-t2 для настройки;
8. Усилитель тв сигнала и делители (если потребуется).
9. Крепеж для кронштейна или мачты. Решайте сами, какой крепеж вам подойдет (саморезы, шпильки, анкера и т. д.).
10. Перфоратор или дрель, сверло либо бур диаметром 8 мм. под кабель. Ножик для зачистки кабеля, кусачки далее по обстоятельствам кому, что может потребоваться.

По оборудованию все. Куда направлять вы определили по карте. Дальше рассмотрим варианты установки телевизионных антенн.

Варианты монтажа антенны

На самом деле вариантов установить антенну на даче не много, их всего два:

• Установка на фасад дома;
• Установка на мачту.

Некоторые устанавливают на чердак или в доме (тоже будет работать при условии сильного сигнала и если крыша не из металла).

Установка на мачту

Мачту в основном применяли для установки коллективных антенн и при сложных условиях приема. Например, если дом расположен в низине, в сторону направления на вышку имеется возвышение, строение, гора и т. д. Так же когда надо установить несколько штук (цифровое, спутниковое и интернет или сотовую связь).

Существует два способа установки мачты:

• На кронштейны для крепления на фасад дома.
• С растяжками и подпятником на крышу дома.

Установка на фасад

Установить антенну на фасад с помощью кронштейнов гораздо проще, чем возится с мачтой. Не обязательно крепить ее как можно выше. Это правило распространялось на аналоговое телевидение. В то время телевышки располагались только в крупных населенных пунктах. И чем дальше от вышки, тем хуже сигнал нам доставался. Что бы хоть как то смотреть телевизор нам приходилось устанавливать эфирные антенны как можно выше. С приходом цифрового телевидения было построено множество ретрансляторов, и зона охвата значительно расширилась. Так что большая часть устанавливается на кронштейны.

Установка в городе

Для городских условий существует понятие отраженный сигнал – это когда у вас нет прямой видимости вышки, но вокруг много строений откуда может отразиться сигнал. В некоторых случаях можно обойтись комнатной антенной пассивной при сильном сигнале или с усилителем для слабого сигнала.

Существуют теневые зоны, где сигнал критически низок либо его нет вообще. В таком месте для привлечения сигнала не поможет даже “танец с бубном”. В этом случае у Вас четыре варианта:

Правила техники безопасности и производственной санитарии в хозяйстве сигнализации, связи и вычислительной техники железнодорожного транспорта — Требования безопасности при обслуживании устройств радиосвязи

Устройства поездной радиосвязи, станционной радиосвязи и громкоговорящего оповещения

10.1. Обслуживание устройств радиосвязи на локомотиве возможно только после получения на это разрешения машиниста или мастера смены. При этом запрещается:
а) касаться токоведущих частей аппаратуры;
б) подниматься на локомотив и сходить с него во время движения;
в) производить осмотр антенных устройств и ремонт радиостанции во время движения локомотива;
г) подниматься на крышу локомотива для производства работ при нахождении локомотива под действующей контактной сетью.
10.2. При настройке и осмотре аппаратуры радиосвязи нельзя касаться ее токоведущих частей. Ремонт аппаратуры должен производиться при отключенном напряжении.
10.3. Работы, связанные с настройкой антенного тракта стационарной радиостанции, при индуктивном способе возбуждения волноводных систем производятся с обязательным заземлением возбуждающего провода в случае отключения его от заземляющих устройств.
10.4. Волноводный провод поездной радиосвязи, подвешенный на опорах контактной сети переменного тока или на опорах ВЛ-10 кВ, считается находящимся под высоким напряжением и при обслуживании разделительных конденсаторов, согласовывающих и запирающих контуров, резисторов и других устройств, используемых для его подключения, необходимо соблюдать требования Правил техники безопасности и производственной санитарии при эксплуатации контактной сети электрифицированных железных дорог и устройств электроснабжения автоблокировки.
10.5. Выполнять работы, связанные с обслуживанием устройств волноводного провода, а также проводов и устройств громкоговорящего оповещения, расположенных на опорах контактной сети, допускается только по наряду с разрешения энергодиспетчера и в присутствии работника дистанции электроснабжения.
10.6. На фидерных радиотрансляционных линиях напряжением до 120 В разрешается работать без снятия напряжения, но в диэлектрических перчатках и инструментом с изолирующими ручками.
Работы на фидерных радиотрансляционных линиях напряжением 240 В должны выполняться бригадой не менее чем из 2 чел. по распоряжению лица, уполномоченного на это (см. п. 5.45), и только после снятия напряжения.
Работать на этих линиях разрешается только в диэлектрических перчатках, а в сырую погоду на всех линиях и в диэлектрических галошах.
10.7. Работать с проводами, арматурой и трансформаторами радиотрансляционных линий напряжением 120 и 240 В, подвешенных на общих опорах с осветительными проводами напряжением до 380 В, разрешается без снятия напряжения с последних, но только при условии, что они расположены выше проводов радиотрансляционных линий не менее чем на 1 м и когда работы не связаны с подвеской и регулировкой проводов под руководством лица, имеющего группу по электробезопасности не ниже IV. При производстве работ необходимо соблюдать меры электробезопасности при работе в электроустановках напряжением до 1000В.

10.8. Подвеску проводов радиофикации на опорах сети электроосвещения производить только в присутствии представителя дистанции электроснабжения при снятом напряжении с линии электроосвещения и заземленных подвешиваемых проводах.
10.9. Громкоговорители устанавливаются на специальных опорах или других конструкциях с соблюдением действующих норм по технике безопасности при обслуживании и ремонте устройств СЦБ и связи на железнодорожном транспорте.
Устройства магистральной и дорожной радиосвязи и радиорелейных линий
10.10. Конструкции, способ установки, размещения и изоляции электротехнических установок радиопредприятий должны отвечать требованиям, предусмотренным действующими Правилами устройства электроустановок и нормами проектирования (СНиП Н-Л 2-72).
10.11. Электротехнические установки радиопредприятий, эксплуатация которых связана с оперативными переключениями или требует допуска обслуживающего персонала к токоведущим частям передатчиков, выпрямителей, усилителей и т. п., должны быть снабжены, блокировкой, исключающей возможность открытия дверей шкафов или захода за ограждение без полного или частичного отключения установки. Двери шкафов и ограждений таких установок во всех случаях должны быть снабжены двумя независимыми системами блокировки — электрической и механической.
10.12. Все блокировочные контакты дверей должны включаться последовательно.
10.13. Оперативное включение оборудования блокировочными контактами запрещается.
10.14. Устройства, работающие под напряжением до 1000 В при мощности питающего трансформатора до 0,5 кВт и не имеющие дистанционного управления, должны быть снабжены одной электрической системой блокировки с блок-контактами, разрывающими цепь первичной обмотки анодного трансформатора.
10.15. В установках, снабженных блокировкой, в которых отдельные электрические цепи или детали не могут быть обесточены с помощью блокировки (цепи управления, блокировки и сигнализации (УБС) передатчиков, цепи накала ламп передатчиков, тиратронных и газотронных выпрямителей, вводные зажимы и т. д.), голые токоведущие части, доступные случайному прикосновению обслуживающего персонала, должны быть ограждены.
10.16. Находящиеся под напряжением до 35 кВ неизолированные части электротехнических установок, выступающие за пределы заблокированных шкафов и помещений (разъединители, антенные вводы, антенные переключатели и т. п.), должны находиться на высоте не менее 2,75 м от пола. Если указанную высоту выдержать нельзя, то токоведущие части необходимо ограждать.
10.17. Как механическая, так и электрическая системы блокировки (каждая в отдельности) должны исключать возможность открывания дверей и входа обслуживающего персонала за ограждение, когда установка включена, и не допускать включения установки при открытых или неплотно закрытых дверях.
При размещении анодного трансформатора передатчика в отдельной камере в дверях камеры должна быть блокировка, не позволяющая при открытых дверях дистанционно включать трансформатор с панели управления передатчиком. Напряжение питания блокировки дверей должно быть не более 12В.
10.18. При открывании любой из дверей шкафа или ограждения установки блокировка должна отключать анодное, экранное и сеточное напряжения и разряжать конденсаторы фильтров. Блокировка не должна допускать включения анодного напряжения с внутренней стороны ограждения установки.
10.19. После производства каких-либо работ в системе блокировки, а также после того, как в связи с аварийными или регулировочными работами в системе УБС вся система блокировки или ее отдельные звенья отключались, необходимо провести проверку и испытания блокировки в полном объеме.
10.20. Трубопроводы водяного и воздушного охлаждения радиопередающих и выпрямительных устройств должны быть изолированы от охлаждаемых деталей, находящихся под напряжением, и заземлены. Изоляционные стенды водоохлаждения, расположенные вне шкафов передатчика, должны быть ограждены.
10.21. Около передающих, приемных, усилительных и выпрямительных устройств и распределительных щитов с лицевой и задней стороны, а также в проходах между шкафами при наличии открытых токонесуших частей оборудования должны быть диэлектрические коврики или дорожки шириной не менее 0,5 м и длиной, соответствующей длине аппаратуры.
10.22. При эксплуатации радиорелейного оборудования и генераторов СВЧ разрешается производить изменения в схемах, разборку и сборку высокочастотного тракта и антенно-фидерных устройств, а также устранять неисправности только при снятом с аппаратуры напряжении.
10.23. При крайней необходимости разрешается смотреть в открытый конец волновода или на антенну по направлению ее оси при работе в режиме излучения с обязательным применением защитных очков с металлизированным покрытием.
10.24. Запрещается:
а) определять наличие излучаемой мощности по ощущаемому тепловому эффекту (например, рукой);
б) находиться в зоне излучения с плотностью потока мощности выше допустимой;
в) нарушать экранировку источников излучения СВЧ;
г) находиться перед открытым волноводом при включенном высокочастотном оборудовании;
д) разбирать и собирать волноводы при невыключенном высокочастотном оборудовании.
10.25. При замене ламп напряжение накала ламп (за исключением маломощных, имеющих цоколь со штырьками) должно быть отключено. Если лампа металлокерамическая, то при ее замене надо пользоваться специальным съемником.
10.26. Запрещается включать генератор без нагрузок на концах измеряемого оборудования при измерении отрезков высокочастотных кабелей, антенных переключателей, полосовых фильтров и т. п.
10.27. Для защиты обслуживающего персонала от воздействия электромагнитных полей высокочастотные радиоустановки должны быть оборудованы таким образом, чтобы на рабочих местах и в местах возможного нахождения персонала интенсивность облучения в диапазоне частот 60 кГц — 300 МГц не превышала следующих предельно допустимых значений:

Невидимая волна: опасно ли излучение станций сотовой связи в жилых домах

Операторам сотовой связи хотят разрешить проводить сеть в жилых домах без согласия жильцов. Как это повлияет на качество мобильной связи, есть ли причины опасаться излучения и что такое радиофобия, читайте в материале сетевого издания m24.ru.

Согласно законопроекту, который подготовило Минкомсвязи, операторы больше не будут получать одобрение двух третей собственников квартир, чтобы разместить свое оборудование в жилых домах. Как отмечают авторы документа, это нововведение обеспечит реализацию конституционных прав жильцов на доступ к информации.

Контролировать размещение будет человек, на которого в соответствии с Жилищным кодексом возложена обязанность сохранять общее имущество.

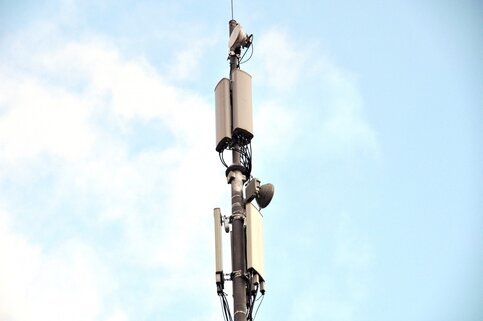

Зачем нужны базовые станции

В случае принятия закона процедура установки оборудования связи упростится, и число антенн в многоквартирных домах увеличится. Как отмечают специалисты, это поможет улучшить качество связи.

«Прогресс движется вперед, и требования к скорости увеличиваются. Чем больше будет установлено антенн, тем большее количество человек они смогут обслужить», – сказал руководитель нормативно-правовой рабочей группы Ассоциации региональных операторов связи (АРОС) Василий Левчик.

По его словам, площадь покрытия сигнала в городе не имеет значения. Антенна рассчитана на объем трафика, массовость и покрывает не территорию, а каждого абонента. В настоящее время в Москве установлено около 10 тысяч базовых станций сотовых операторов.

Опасны ли базовые станции для человека

В общем фоне радиоизлучения мегаполиса – а это одновременная работа мобильных телефонов, теле- и радиостанции, бытовых электрических приборов, СВЧ-печей, Wi-Fi-роутеров и высоковольтных линий – доля излучения от базовых станций сотовой связи составляет менее одного процента.

Более того, когда базовая станция находится слишком далеко от мобильного телефона, тот работает на пределе мощности в поисках сигнала, что в разы увеличивает его радиоизлучение.

Фото: ТАСС/DPA/picture alliance/Arco images G/Rudolf

О безопасности излучения базовых станций говорится и в заключении Всемирной организации здравоохранения.

«Все фактические данные, имеющиеся на сегодняшний день, свидетельствуют о том, что воздействие радиочастотных сигналов, испускаемых базовыми станциями, не приводит к каким-либо неблагоприятным кратко- или долговременным последствиям для здоровья», – заключили в ВОЗ.

Василий Левчик из АРОС считает, что даже в непосредственной близости к жилым домам станции не наносят вред человеку. Гораздо больше излучения человек получает от сотового телефона или микроволновой печи.

«Например, если открыть дверцу микроволновой печи, то она будет давать около 120 ватт радиоизлучения, что недопустимо. Поэтому они не работают с открытой дверцей. А мощность работы базовой станции 46 ватт. То есть ее влияние – это одна десятая действия микроволновки», – пояснил он.

Производители даже не выпускают станции сильнее 46 ватт. Принцип работы заключается в том, чтобы база услышала маленький сигнал телефона, а уж сотовый обнаружит станцию в любом случае. Поэтому в увеличении мощности нет необходимости.

Кто проверяет базовые станции

В Российской Федерации предельно допустимый уровень электромагнитного поля составляет 10 микроватт на квадратный сантиметр. Этот показатель значительно ниже норм разрешенных, например, в скандинавских странах или США. Там можно применять до 100 микроватт на квадратный сантиметр.

Свод правил допустимого уровня электромагнитного поля прописан в документах СанПиНа. При этом нормы не ограничивают место размещения и расстояние от радиопередающих устройств до ближайших строений, в том числе жилых домов.

За соблюдением всех требований следит Роспотребнадзор, только после его заключения выдается разрешительная документация на установку базовой станции.

В 2015 году с просьбой проверить жилища на уровень радиоизлучения в надзорное ведомство обратились порядка 1100 человек. При этом превышение действия электромагнитного поля ни в одном случае не подтвердилось.

«В деталях»: Как проводят радиационный мониторинг в Москве

Как отметил начальник отдела надзора за объектами коммунально-бытового назначения Роспотребнадзора Алексей Худобородов, при выезде специалисты измеряют не только уровень излучения электромагнитных полей, но и оценивают установку самих базовых станций.

«В 70 случаях были установлены факты размещения станций без разрешительных документов либо размещения с отклонением от согласованных условий. Например, базовая станция была согласована на расстоянии 20 метров от жилого дома, а размещалась по факту в 10 метрах», – поделился собеседник m24.ru.

Чаще всего жители жалуются именно на факт установки базовой станции рядом с домом, школой или больницей, что на самом деле не является нарушением.

«В нормирование уровня излучения электромагнитных полей вкладываются те значения, после воздействия которых не будет никаких негативных последствий ни для живущего поколения, ни для будущего. То есть 10 микроватт на квадратный сантиметр – это безопасный уровень, все, что выше него, может повлечь какие-то отдаленные эффекты», – заявил Худобородов.

Явление радиофобии

Как такового диагноза «радиофобия» нет. Всего различают два состояния: психотическое и неврозоподобное. Первое связано с расстройством мышления, нарушением восприятия реальности, отсутствием осознания болезни и нелепым поведением. Применительно к радиофобии человек чувствует на себе действие волн физически. Сюда относятся шизофрения, различные ее формы и другие серьезные заболевания.

В обычной жизни так называют людей, которые боятся электромагнитного излучения. Также термин используют специалисты для уточнения поставленного диагноза.

«Пациентов с реальной радиофобией очень много, такие случаи часто встречаются. Эти люди ощущают воздействие чужой силы на свой организм. Раньше боялись электричества, теперь – влияния сотовых волн. Что сейчас актуально, того и боятся», – прокомментировал заведующий отделением оказания интенсивной психиатрической помощи психоневрологического диспансера № 13 Артем Гилев.

Фобии в общепринятом смысле относятся к неврозоподобным расстройствам. Они появляются, когда человек испытал какой-то стресс или психоэмоциональное напряжение при определенной ситуации. Это фиксируется, и потом при повторении обстоятельств у людей возникает страх.

Если человек слишком восприимчивый и впечатлительный, у него также может появиться фобия после прочтения статьи или просмотра яркого репортажа. «Как правило, эти люди поддаются логическому убеждению. Если им показать и рассказать, то они все понимают, и страх проходит», – отметил Гилев, добавив, что только в редких случаях нужна помощь психотерапевта.

«Городской репортаж»: Как избавиться от фобий

Как пояснила заместитель главного врача по медицинской части психиатрической больницы № 15 Майя Белова, симптомы заболевания не бывают изолированными, то есть они проявляются в комплексе с другими недугами: бессонницей, тошнотой и так далее.

Белова утверждает, что неврозных расстройств, связанных со страхом радиации крайне мало. «За пятнадцатилетнюю практику раза три-четыре встречала радиофобию сотовых волн. Это редкое расстройство», – подчеркнула врач.

Она также отметила, что причины и само заболевание могут определить только психолог, психиатр или психотерапевт.

И все же с принятием закона Минкомсвязи в департаменте информационных технологий (ДИТ) не прогнозируют увеличение числа обращений и жалоб от граждан, подверженных радиофобии.

«Практика показывает, что так называемая радиофобия проявляется у горожан, когда оборудование операторов – вышки или базовые станции – появляется в поле зрения граждан, например на опорах освещения. А в документе, подготовленном Минкомсвязи, речь идет о местах размещения, которые не находятся в зоне прямой видимости жителей», – отметили в пресс-службе департамента.

На столичных фонарях появились плакаты против радиофобии

Куда обращаться, если все равно боишься

Специалисты отмечают, что радиофобия возникает из-за отсутствия у граждан достоверной информации. Поэтому ДИТ запустил горячую линию по вопросам безопасности сотовой связи: 8 (495) 539-29-29.

Чаще всего москвичи звонят, когда опоры двойного назначения появляются вблизи их дома. Их интересует законность установки и как можно получить доступ к разрешительным документам.

«Также горожане уточняют нормы и правила, по которым должны быть установлены опоры, нормативы мощности базовых станций, сведения о контрольных органах, которые следят за уровнем излучения. Однако звонков на горячую линию немного – в среднем один-два в день», – пояснили в ДИТ.

Осенью прошлого года на некоторых опорах двойного назначения появились информационные плакаты с номером горячей линии, в мае специалисты собираются продолжить таким образом информировать граждан.

Как самостоятельно установить наружную телевизионную антенну

При установке наружных антенн необходимо неукоснительно соблюдать меры техники безопасности. Люди, устанавливающие антенны, должныбыть обучены приемам освобождения человека, попавшего под напряжение, уметь практически применять приемы искусственного дыхания, оказывать первую помощь при несчастных случаях.

При наличии ограждений на, крутых (более 30°) крышах необходимо проверять прочность этих ограждений. Выход на такие крыши разрешается в галошах или резиновых сапогах с надетыми предохранительными поясами’ с прочной веревкой, закрепленной одним концом к поясу, а другим — к прочным стропилам.

При этом обязательно наличие на чердаке второго человека, который должен страховать находящегося на крыше поддержанием веревки в натянутом состоянии и при и необходимости оказать ему немедленную помощь.

Выход на крыши, не имеющие ограждений, без предохранительных поясов и страховочных веревок запрещается. Выход на некрутые крыши, имеющие ограждения, допускается без предохранительных поясов в резиновой обуви.

Такая обувь необходима по двум причинам: если крыша металлическая, резиновая обувь предохранит от поражения электрическим током при случайном прикосновении к токонесущим проводам, а также от скольжения по любой наклонной кровле. Работа на крышах во, время грозы, при сильном ветре или морозе запрещена.

При работах на чердаках запрещается пользоваться открытым огнем (спичками, свечами) и курить. При необходимости освещения следует использовать переносные электролампы или электрические фонари.

При использовании лестниц и стремянок каждый раз перед работой необходимо проверять их прочность и исправность. Все металлические и деревянные лестницы должны иметь на концах брусьев резиновые башмаки. Длина лестницы должна быть такой, чтобы работающий мог стоять не выше третьей ступеньки, считая сверху.

При работе на лестнице или стремянке необходимо следить, чтобы под ними не было людей. Вести работу, стоя вдвоем на одной лестнице, запрещено.

Питание электроинструмента и переносных ламп пониженного напряжения должно осуществляться через, понижающий трансформатор с заземленными корпусом и вторичной обмоткой. Использование автотрансформаторов не допускается. Корпус электроинструмента, работающего при напряжении выше 36 В, должен быть заземлен.

Заземление допускается выполнять подключением к зачищенным поверхностям труб водопроводной сети и к металлическим конструкциям лифтов. Подключение заземления к трубам газовой сети категорически запрещается.

При выборе места установки антенны на крыше необходимо избегать близости дымовых и вентиляционных труб, так как выходящие газы оказывают разрушающее действие на металл антенны. Мачта антенны должна быть расположена на скате крыши, обращенном к двору, а не к улице. Место установки антенны должно быть выбрано так, чтобы при случайном падении антенны мачта не коснулась проводов электросети, радиотрансляции или телефона.

Рис. 1. Установка антенны на крыше.

Антенну на крыше рекомендуется устанавливать так, как показано на рис. 1 с использованием подпятника и шарнирного соединения с ним мачты. Подпятник и опоры оттяжек крепят через кровлю к стропилам. Оттяжки винтовыми стяжными устройствами крепят к кольцу, установленному на уступе мачты.

Это позволяет поворачивать антенну при ее ориентировании. Для этого мачту выполняют составной, чтобы верхнюю часть можно было бы вращать внутри нижней, а после ориентирования закреплять в установленном положении.

Шарнирное соединение антенной мачты с подпятником позволяет легко поднять мачту на крыше, как это показано на рис. 2. После установки мачты в вертикальное положение ее предварительно крепят оттяжками, а затем их натягивают стяжными устройствами при контроле вертикального положения мачты.

Рис. 2. Подъем мачты с антенной.

В сельской местности мачту антенны можно устанавливать непосредственно на земле вблизи от дома. При этом мачта обычно имеет значительную высоту и массу, что сильно затрудняет ее подъем. В этом случае также удобно использовать подобие шарнира. Мачту укладывают на землю так, чтобы ее нижний конец находился в точке установки.

Если мачта металлическая, к этому концу приваривается кусок трубы перпендикулярно мачте. При деревянной мачте к ней скобками крепят круглое полено и четыре оттяжки, две из них в натянутом состоянии крепят к металлическим штырям, забитым в Землю с противоположных сторон от точки установки мачты.

Эти штыри должны располагаться на одной прямой линии ,с точкой установки мачты в направлении, совпадающем с направлением приваренной к мачте трубы или прибитого полена. Эти две оттяжки будут препятствовать мачте валиться вбок при ее подъеме. После этого за одну из свободных оттяжек с помощью стрелы мачту поднимают, вращая вокруг опоры.

Придерживая мачту за вторую свободную оттяжку, ее предохраняют от падения в противоположную сторону. Чтобы опора не смещалась при подъеме мачты в направлении приложения силы, ее фиксируют двумя колышками, забитыми в землю. При подъеме тяжелой мачты для тяги можно использовать трактор.

При установке антенны на высокой мачте в сельской местности . необходима ее грозозащита, иначе имеется опасность поражения молнией антенны и телевизионного приемника, а иногда и людей. Если элементы антенны гальванически соединены между собой и с металлической мачтой, для грозозащиты достаточно надежно заземлить мачту у ее основания.

Для этого рядом с мачтой выкапывается узкая траншея глубиной 0,5. 0,8 м и длиной 2. 3 м. В траншее забиваются в землю штыри длиной не менее 1,5 м, изготовленные из стальной трубы. Мачта соединяется со штырями стальной полосой толщиной не менее 2 мм с помощью сварки. После этого в траншею засыпается несколько килограммов поваренной соли, наливается ведро воды, а затем траншея закапывается.

При деревянной мачте для соединения антенны с заземлением можно использовать оплетку коаксиального кабеля, который служит фидером. При этом необходимо проверить, соединена ли оплетка кабеля с элементами антенны, так как в некоторых конструкциях такое соединение отсутствует. Так, при использовании полуволновой симметрирующей петли или U-колёна оплетку фидера можно соединить с точкой нулевого потенциала петлевого вибратора.

Надежней все же вместо использования оплетки кабеля проложить вдоль мачты отдельную медную шину, заземлив ее с одной стороны и соединив со стрелой антенны. Если используется диэлектрическая стрела антенны, элементы антенны нужно специально соединить между собой в точках нулевого потенциала.

Лучшая грозозащита осуществляется установкой на вершине мачты металлического вертикально расположенного заостренного штыря такой длины, чтобы его острие располагалось хотя бы на 1,5 м выше антенны.

Никитин В.А., Соколов Б.Б., Щербаков В.Б. — 100 и одна конструкция антенн.

Техника безопасности при работе на высоте

«Работой на высоте» в современной инструкции по технике безопасности называют сегодня четыре варианта. Это процесс, во время которого возникает риск:

√ упасть с менее чем 1.8 метра высоты на работающие механизмы, в воду или на острые предметы;
пролететь во время падения более 1.8 метра;
√ выпасть с неогражденной площадки, расположенной на высоте 1.8 и более метров, или с площадки, ограда которой составляет менее 1 метра и 10 сантиметров;
√ сорваться с вертикальной лестницы, высота которой составляет более 5 метров, а угол наклона около 75° относительно любой горизонтальной линии.

Техника безопасности при работе на высоте предписывает свои строгие положения к неукоснительному соблюдению.

Общие правила соблюдения техники безопасности

К деятельности на высотных объектах допускаются лишь те, кому уже исполнилось 18 лет. При этом обязательным считается:

√ получение медицинского допуска;
√ получение всех вводных и начальных инструкций;
√ обучение и практика на высоте.

Каждый высотник имеет ряд обязательств, требующих точного исполнения:

√ выполнять свои обязанности, не вмешиваясь в работу других;
√ соблюдать правила распорядка, прописанные в договоре и требования ОТ;
√ не пренебрегать средствами коллективной и личной защиты;
√ ставить в известность начальство о любой угрозе здоровью или жизни собственной или окружающих;
√ овладеть приемами оказания первичной помощи во время любых несчастных случаев на производстве или во время возникновения пожара;
√ не забывать о регулярном медицинском освидетельствовании;
√ при малейшей травме следует обращаться в ближайшее медицинское заведение.

Работа на высоте недопустима в следующих ситуациях:

√ неблагоприятные метеоусловия (гроза, чрезмерный холод, снегопад, гололед или туман);
√ при порывах ветра, превышающих 10-12 метров в секунду.

Имеется лишь одно исключение, когда погодными условиями можно пренебречь – ликвидация аварий. В случае сознательного пренебрежения требованиями ТБ, работника могут привлечь к ответственности. Поэтому нельзя забывать про правила техники безопасности при работе на высоте или игнорировать их!

Меры предосторожности до начала рабочего процесса

После того, как рабочее место приготавливается (убираются все лишние вещи), высотник приводит в порядок инструментарий и все используемое оборудование, а также и защитные средства. К месту осуществления всех манипуляций предъявляются определенные требования:

√ наличие ограждения от 1 метра 10 сантиметров в высоту, если дистанция до края составляет меньше двух метров;

√ пребывание на высоте в течение короткого времени позволяет использовать вместо ограждения предохранительный пояс;

√ возможные точки падения либо полностью накрываются, либо ограждаются;

√ все токоведущие агрегаты следует отключать на время проведения работ;

√ рабочее место организовывается таким образом, чтобы обеспечить свободное и безопасное протекание рабочего процесса на высоте;

√ весь инструмент надежно закрепляется в рабочей сумке.

Если работа проводится на стремянках, высота ограждения очередной площадки не должна быть ниже одного метра, а ножки должны иметь надежные противоскользящие приспособления. Ступени таких стремянок рифленые, противодействующие скольжению. Приставная лестница в длину должна быть не более 5 метров. Верхняя ее часть обычно имеет ширину 30 см, а нижняя – 40 см. И внизу, и вверху лестницы снабжены особыми устройствами для их удерживания на месте. Строго запрещено использовать неисправное оборудование! Если помнить технику безопасности при работе на высоте, что это необходимейшее условие для сохранения жизни, можно избежать многих травм и несчастных случаев. Поэтому следует позаботиться о каждом элементе защиты и оборудования, не забыв и про достаточное освещение рабочего места.

ТБ во время осуществления рабочего процесса

Высотник обязательно должен быть: аккуратным и осторожным, очень внимательным. Следует позаботиться об оснащении – все необходимое должно быть под рукой. Сперва следует удостовериться, что пояс закреплен надежно и в нужном месте, как и приставная лестница. Гладкий пол или ступени в подъездах – запрещенные места для установки стремянок. Категорически не допускается проведение работ на последних ступенях приставных устройств, которые не обладают дополнительными перилами или надежными упорами. Как и находиться сразу нескольким высотникам на одной стремянке.

Приставная лестница не предназначена для подъема или хранения инструмента. Для этого имеется специальная сумка (но вес ее не должен быть свыше 10 кг, иначе для подъема инструментов используются вспомогательные механизмы). Лестницы любого вида без ограждений или дополнительных устойчивых площадок под запретом, когда:

< проводятся работы по натяжению и протягиванию провода, например;
< вблизи или непосредственно над работающими агрегатами;
< во время газо- или электросварочных манипуляций;
< если в процессе применяются монтажные пистолеты или любой пневматический инструментарий.

Если работы проводятся в корзине подъемника или люльке механизированной телескопической вышки, то не нужно пренебрегать такими правилами:

< стоять на полу корзины, предварительно закрепив защитный пояс;
< поднятие или опускание люльки происходит лишь после команды высотника в ней и со скоростью, не превышающей 10 метров в минуту;
< связь с водителем подъемника должна осуществляться не только аудио, но и визуальная;
< под корзиной не должно быть никого, а вход в нее следует производить лишь с земли.

Разрешается поднимать высотника с помощью монтерских когтей лишь в случае, если высота не превышает 15 м, а сам работник надежно прикреплен к деревянной мачте защитным поясом. Когда происходит рабочий процесс, не допускаются перегрузки, не соответствующие требованиям техники безопасности при работе на высоте (много людей или материалов, оборудования на одном месте).

Что необходимо делать при возникновении аварии

Если происходит аварийная ситуация, все работы следует немедленно остановить и известить начальство. Во время пожара необходимо:

√ оповестить пожарную службу и ближайшее руководство, а также всех работников данного объекта, пост охраны;
√ произвести обесточивание всех механизмов;
√ закрыв все окна и полностью или хотя бы частично — двери, открыть аварийные выходы;
√ если риск для жизни минимальный, следует постараться потушить пожар самостоятельно с помощью первичных средств;
√ если степень риска высокая, необходимо тут же покинуть здание, обеспечив встречу пожарной бригады.

Несчастные случаи также предполагают свои требования:

√ пострадавшего следует немедленно доставить в ближайшее медицинское заведение или постараться оказать ему незамедлительную первую помощь самостоятельно;
√ сделать все возможное по предотвращению негативных последствий аварии для других или ее разрастания.

Правила техники безопасности при работе на высоте предусматривают сохранение по возможности обстановки несчастного случая в неприкосновенности с целью проведения детального расследования.

Требования ТБ к заключительным работам

После того, как все высотные манипуляции завершены, следует привести в порядок все свое снаряжение и рабочее место. Используемые во время уборки материалы закрываются в специально для них отведенном шкафчике или ящике. Если во время работы имели место неприятные инциденты или замечены недочеты по организации рабочего процесса, о них следует обязательно сообщать ответственному за это лицу. Техника безопасности при работе на высоте, что это и для чего, обеспечивает надежную защиту каждого высотника. Как и организации, ответственной за проведение всех высотных работ на данном объекте.
