Инфракрасные системы отопления и инфракрасные обогреватели

Физический процесс передачи тепла от одного физического тела к другому называется теплопередачей. Передача тепла осуществляется от горячего физического тела к холодному либо при непосредственном контакте, либо через перегородку.

Тепловая энергия будет передаваться до тех пор, пока температуры физических тел не сравняются. В физике это состояние называется термодинамическим равновесием. Теплопередача, как правило, происходит от горячего тела к холодному, что полностью соответствует второму закону термодинамики. Согласно этому закону работают все системы отопления.

С точки зрения физики существуют три элементарных типа передачи тепла: теплопроводность, конвекция и тепловое излучение. Но в чистом виде, по отдельности, они практически не встречаются, в общем случае тепло передается сочетанием простых типов. В основном различают три типа теплопередачи: теплоотдача, теплопередача и конвективно-лучевой метод передачи тепла.

Как работают традиционные системы отопления

К традиционным системам отопления относятся те системы, в которых используется какое–либо топливо. В настоящее время чаще всего используется газ, хотя в некоторых случаях применяется жидкое и твердое топливо.

Но независимо от типа топлива принцип работы всех традиционных систем одинаков. Теплота от сгорания топлива нагревает теплоноситель, который поступает в радиаторы отопительной системы и нагревает воздух в помещении. В качестве теплоносителя в традиционных системах отопления используется вода, поэтому такие системы называют водяными.

По всем законам физики теплый воздух устремляется вверх, а холодный, естественно, перемещается вниз. Такое движение воздуха есть не что иное, как упомянутая выше конвекция.

Этот холодный воздух как раз и создает холодные полы, что приходится устранять устройством «теплых полов». Если помещение достаточно высокое (производственный корпус, зрительный или спортивный зал и т.п.), то прогрев всего объема длится достаточно долго, создается расслоение воздуха.

Поднимающийся вверх теплый воздух создает сквозняк в помещении, кроме того увеличиваются потери тепла через крышу и стены, тепло попросту уходит из здания. В этом случае говорят, что мы отапливаем улицу. Люди, находящиеся внизу, оказываются в зоне холодного воздуха.

На рисунке 1 схематично показано распределение тепла при работе традиционной системы отопления.

Рисунок 1. Распределение тепла при работе традиционной системы отопления

Как устроены традиционные водяные системы отопления

Основным устройством системы водяного охлаждения является котел, чаще всего газовый. Нагретая в котле вода по трубам поступает в отопительные приборы – радиаторы. Для циркуляции воды в системе устанавливается насос, если циркуляция принудительная, хотя циркуляция может быть естественной. В этом случае можно обойтись и без насоса.

Кроме этих основных устройств и деталей в водяную систему отопления входит также множество «вспомогательных», но нужных деталей. Прежде всего, это расширительный бак для компенсации температурного расширения воды, фитинги для соединения труб, воздушные клапаны и многое другое, необходимое для нормальной работы всей системы в целом.

В индивидуальном доме для установки газового котла требуется дополнительное помещение, оборудованное системой вентиляции и дымоходом, не говоря уже о системе подведения газа.

В случае централизованного отопления требуется строительство большой котельной и прокладка целой сети теплотрасс. Вся система получается дорогой и сложной. Но в некоторых случаях, например для небольшого загородного дома, и если поблизости нет газа, приходится делать электрическую систему отопления.

Наиболее распространенными в таких случаях являются электрические котлы для водяного отопления или различные электрические обогреватели. В первую очередь это масляные радиаторы, электрокамины и тепловентиляторы различных конструкций. Принцип работы этих приборов также конвекционный, как у водяных систем отопления: сначала греется воздух, а уже потом стены, мебель, люди. Такая система малоэффективна и малоэкономична.

Инфракрасные отопительные приборы

В настоящее время выпускаются различные приборы инфракрасного отопления, которые обеспечивают рациональный и экономный обогрев помещений в самых различных условиях. Далее будут рассмотрены некоторые из этих приборов, принципы их работы.

С точки зрения природы традиционные системы отопления действуют неправильно. Сначала нагревается воздух, а потом и все остальное. В природных условиях все происходит наоборот.

Естественным источником тепла на Земле является Солнце. Солнечные лучи обладают очень широким спектром, но именно его инфракрасная составляющая нагревает Землю, людей, растения и все предметы, а уже от них нагревается воздух и создаются комфортные условия для жизнедеятельности человека.

Именно по такому принципу работают инфракрасные обогреватели. Воздух для инфракрасного излучения абсолютно прозрачен, поэтому инфракрасные лучи беспрепятственно доходят до обогреваемых поверхностей и предметов.

На рисунке 2 схематично показано распределение тепла при использовании инфракрасного обогревателя.

Рисунок 2. Распределение тепла при использовании инфракрасного обогревателя

Инфракрасное излучение представляет собой электромагнитные волны с длиной волны в пределах 1*10-6…1*10-3 мкм. Интенсивность теплового излучения зависит от длины волны инфракрасного излучения (ИК излучения): коротковолновые лучи получаются при температуре излучающего тела свыше 750°С. В зависимости от области применения и конструкции температура излучающего элемента инфракрасного обогревателя может находиться в пределах 100…950°С.

Подвесные инфракрасные обогреватели

В достаточно высоком помещении водяные системы отопления, как уже было сказано выше, малоэффективны, ведь весь теплый воздух поднимается вверх.

При высоте потолка 2,5…3,6 м достаточно эффективны и экономичны будут низкотемпературные инфракрасные подвесные обогреватели с температурой излучателя в пределах 100…120°С.

Чтобы достичь равномерности обогрева помещения, избежать появления теплых и холодных зон требуется осуществлять отопление несколькими обогревателями, суммарная мощность которых должна соответствовать тепловым потерям здания.

Если высота потолков 4 м и более, то вполне допустимо и безопасно применение обогревателей с температурой излучающей поверхности до 200°С и выше. Такие обогреватели называют высокотемпературными.

Конструкция и принцип действия излучателей такова, что их установка возможна на любой высоте. Если помещение очень большое, например склад или ангар, то инфракрасные обогреватели можно установить, лишь над рабочими площадками, в местах нахождения людей, что позволяет экономить электроэнергию.

Низкотемпературный обогреватель представляет собой металлический короб с размещенным внутри него распределенным нагревателем. Излучающая поверхность обрабатывается специальными материалами, обеспечивающими максимальную интенсивность теплового излучения, эмиссию тепловой лучистой энергии.

Коэффициент тепловой эмиссии у наиболее совершенных обогревателей достигает 90%. Увеличению тепловой отдачи в немалой степени способствует то, что излучающая поверхность делается рельефной, бугристой. Это позволяет увеличить ее площадь не менее чем в 2,5…3 раза.

Высокотемпературные обогреватели также представляют собой коробчатый корпус, внутри которого расположены один или несколько нагревательных элементов. Тепло этих элементов передается профилю из алюминия, излучающая поверхность которого покрыта специальной керамикой, что позволяет снизить температуру излучающей поверхности за счет повышения коэффициента эмиссии лучевого потока.

Пространство между корпусом и нагревательными элементами заполнено термостойким высококачественным теплоизолятором, чем достигается полная пожарная безопасность всего устройства в целом. Такая теплоизоляция характерна как для высокотемпературных, так и для низкотемпературных обогревателей.

Некоторые фирмы, например Thermatex, Armh5, Rockfon выпускают инфракрасные обогревателя для монтажа в кассетные потолки, что лишний раз говорит пожаробезопасности инфракрасных обогревателей.

Одной из новинок рынка стали теплоизлучающие зеркала. Их отражающий слой является одновременно и нагревательным элементом.

Максимальная температура поверхности зеркала не превышает 75°С, что полностью безопасно для окружающих. В сауне или в ванной комнате такое зеркало не запотевает, не изменяет естественный уровень влажности и прекрасно вписывается в дизайн помещения, экологически безопасно.

Как показали различные исследования, тепловой спектр частот инфракрасного отопления для человека абсолютно безопасен. Это подтверждают исследования не только фирм – изготовителей, но и результаты независимых экспертиз. Безопасность инфракрасных приборов подтверждают также сертификаты соответствия, выданные как российскими, так и зарубежными санитарными службами.

Различными фирмами выпускаются инфракрасные обогреватели в основном потолочного типа пригодные для использования в любых помещениях: производственных, жилых, сельскохозяйственных, влажных и даже взрывоопасных.

Многими фирмами выпускаются также обогреватели настенного типа, напольные и переносные, устанавливаемые на стойках. Известны инфракрасные обогреватели, в которых применяется газ.

Инфракрасные обогреватели-картины

В последнее время в качестве дополнительных местных обогревателей все более популярными становятся различные элементы интерьера: обогреватели-картины, плинтусы, теплые настенные панели.

Подобные нагревательные элементы состоят из карбоновых нитей подключенных параллельно между собой. Таких нитей в нагревателях не одна и даже не две сотни, благодаря чему каждая нить работает без всяких перегрузок, мощность выделяемая ею весьма мала. Поэтому исключено возникновение перегрузок и перегрев, надежность таких обогревателей очень высока, срок службы достигает 10 лет и более.

Керамический инфракрасный обогреватель

Преимущества инфракрасных обогревателей

Одним из достоинств инфракрасных обогревателей является то, что тепло, создавая сквозняки и поднимая тучи пыли, не уходит под потолок, как в случае конвекционных систем отопления. Уровень электромагнитных полей инфракрасных систем намного меньше, чем у многих бытовых электроприборов, не сжигается кислород, влажность воздуха в помещении не уменьшается, остается на естественном уровне.

Тепло в помещении ощущается сразу после включения, поверхности окружающих предметов почти сразу становятся теплыми. При этом не обязательно равномерно отапливать все помещение, возможно создание отдельных комфортных зон, например, около телевизора или над письменным или компьютерным столом.

Несомненным достоинством инфракрасных оборудования является его малогабаритность и мобильность. За счет этих параметров экономится полезная площадь, оборудование легко перемещается, устанавливается и демонтируется. Инфракрасные обогреватели весьма эффективны в зданиях с плохой теплоизоляцией и высокими потолками, мало влияют на работу вентиляции.

Установка инфракрасных обогревателей соответствующей мощности возможна даже на открытой местности. Например, над столиками в летнем кафе. В отличие от традиционной водяной системы отопления не требуется установка сложного дорогостоящего оборудования: трубы, котлы, насосы и т.п.

В случае установки инфракрасного отопления исчезают такие проблемы, как размораживание труб при отключении системы. При повторном включении электричества инфракрасное отопление заработает вновь, как ни в чем не бывало.

С помощью современных программируемых терморегуляторов возможно поддерживать температуру в диапазоне 5…30°С, задавая ее для каждого помещения отдельно.

По сравнению с конвекционными обогревателями инфракрасные приборы экономичнее на 20…25%, а в случае использования двухтарифной оплаты за электроэнергию экономия может достичь 40…45%.

Системы отопления частного дома в Москве

Большое количество людей при возможности стараются поменять свое место жительства с квартиры на частный дом. Люди покупают как готовые дома, так и заказывают строительство с нуля, при этом всегда актуальным остается вопрос выбора отопления.

Наши специалисты помогут выбрать эффективную систему для любого дома. Мы поставляем и устанавливаем только экономные системы отопления, которые имеют высокие показатели энергоэффективности.

Виды систем отопления

Конвективное

В основе работы лежит принцип перемещения холодных и нагретых воздушных масс. Подогретый воздух поднимается в верхние слои воздушного пространства помещения, а холодный воздух устремляется к низу. Это приводит к тому, что температура в помещении стает несбалансированной. Конвективное отопление обеспечивается тепловентиляторами и масляными радиаторами и конвекторами.

Плинтусное

Данное решение используется относительно недавно. Принцип распределения тепла предполагает его отдачу и в направлении стен, и в сторону пола. Недобросовестные продавцы утверждают, что это лучистая энергия. Эксперты нашей компании считают, что на самом деле система работает по тому же принципу конвекции, когда подогретый воздух от плинтуса поднимается вверх. Каждый сегмент в плинтусе представляет собой небольшой конвектор с отражающим кожухом, а монтаж напоминает установку стандартного радиатора.

Электрические теплые полы

Осуществляют нагрев воздуха в нижних слоях воздушного пространства помещения. Источником тепла служит теплый пол (настил). В сравнении с водяными теплыми полами, электрические системы менее трудоемки в плане монтажа, имеют более низкую стоимость установки и простое управление, а также не требуют установки дополнительного оборудования.

Инфракрасное отопление дома (лучистое ИК отопление)

В частном доме данный тип обогрева имитирует лучи солнца. Помещение нагревается посредством излучения. Инфракрасный обогреватель устанавливается под обогреваемым пространством или над ним. При установке ИК-отопления необходимо точно рассчитать мощность оборудования и схему монтажа.

Пленочные инфракрасные нагреватели ЗЕБРА

Эффективный вариант, чтобы организовать отопление частного дома в Москве . Могут использоваться как единственный источник отопления, так и дополнительный в комплексе с традиционными видами обогрева. Пленочный обогреватель размещается на потолке. Универсальность пленочных систем позволяет использовать их не только для обогрева жилого дома или коттеджа, но и на объектах другого типа: дачи, теплицы, школы, детсады, производственные и коммерческие помещения.

Ключевые достоинства: удобная регулировка, не требуется подводить различные коммуникации (только подвод электропроводки), не нужна установка вспомогательного оборудования, оперативный монтаж.

Конвективно-лучистое (КОУЗИ)

Большинство обогревателей имеют комбинированный принцип работы. В радиаторах, конвекторах, теплых полах и стенах используется как конвекция, так и излучение. Соотношение типов нагрева в приборах разное. Рекомендуем выбирать наиболее эффективное соотношение лучистой и конвекционной энергии – 50/50.

Мы поможем вам подобрать и установить оптимальное для вас отопление дома. Для этого вы можете позвонить нам по номеру 8 800 707 0332 или оставить заявку , и мы свяжемся с вами в кратчайшие сроки.

Инфракрасное отопление дома: принцип работы и преимущества

Большинство людей склонны думать, что « инфракрасное отопление дома» — это инновационная технология, которую изобрели совсем недавно. Часто этому ошибочному мнению способствует реклама, которая презентует инфракрасные обогреватели, как экономные энергосберегающие приборы нового поколения. Но на самом деле мы все давно знакомы с этим способом обогрева отопление, просто многие из нас не знали, что круглые тарельчатые отражатели с керамическим патроном в центре, на котором намотана спираль, и есть простейший инфракрасный обогреватель.

Принцип работы этого прибора очень простой. Спираль разогревается докрасна и излучает лучистое тепло, которое отражатель направляет в нужную нам сторону. Этот же принцип работы используется и в современных инфракрасных отопительных приборах. Но нагревательными элементами в таких приборах выступает не спираль, а пленочные нагреватели, нагревательные кабеля или тэны.

Инфракрасные обогреватели «Чудо техники»

Но прежде чем выбирать для своего дома или квартиры определенный вид отопления, работающий от электричества, нужно иметь представление, какие способы передачи тепла существуют и каким образом они применяются в отопительных приборах.

Способы передачи тепла

Первый способ передачи тепла — конвективный. Яркими представителями приборов, работающих по принципу конвекции можно назвать электрические конвекторы, которые нагревают воздух своими электронагревательными элементами. Воздух нагревается внутри конвектора и поднимается вверх, его место заполняется холодным воздухом. При данном способе обогрева в помещении наблюдается естественная циркуляция воздуха, которая возможна потому, что холодный и теплый воздух имеет разную плотность. Холодный воздух всегда находится внизу, а теплый воздух с меньшей плотностью, всегда будет стремиться вверх.

Второй способ — радиационный, то есть передача тепла происходит за счет излучением. Следует сразу заметить, что с радиоактивным излучением этот способ передачи тепла ничего общего не имеет. Как пример излучения инфракрасных лучей, можно назвать Солнце.

Волны инфракрасного излучения имеют определенный диапазон излучения, они не нагревают воздух, но нагревают предметы или объекты, встречающиеся на их пути. Например, солнечное излучение нагревает поверхность земли и все, что находится на ней, а воздух прогревается конвективным способом от Земли. Инфракрасное излучение, в зависимости от температуры источника тепла, бывает коротковолновым или длинноволновым.

Благоприятно воздействует на человеческий организм длинноволновое инфракрасное излучение. Коротковолновое инфракрасное излучение вредно для человека и может вызывать разные патологии кожи, так как оно не проникает внутрь организма. Ик-обогреватели с коротковолновым излучением могут использоваться только в таких помещениях, как ангары или хозяйственные сооружения, где нет длительного присутствия человека.

Солнце не единственный источник тепла, излучающий инфракрасные волны. Все тела, которые имеют определенную температуру, в том числе и человеческое тело, могут излучать инфракрасные волны. Примером инфракрасного излучения можно также назвать огонь, печку в доме и др.

Виды инфракрасных обогревателей

Инфракрасные обогреватели могут работать от разных источников энергии. Дизельные устройства обладают большой мощностью, они предназначены для обогрева обширной площади, габариты таких приборов тоже не маленькие. Дизельные инфракрасные отопительные приборы не устанавливаются в жилых домах, а применяются для обогрева производственных цехов или промышленных помещений.

Также источником энергии для инфракрасных обогревателей может служить сжиженный газ. Такие приборы рассчитаны так же, как и дизельные устройства, на обогрев больших площадей, часто их используют для помещений промышленного назначения. В квартире газовые инфракрасные обогреватели вряд ли будут уместны, но для обогрева коттеджей и загородных домов они подойдут.

Модели газовых ИК-обогревателей имеют мощность от 1,5 кВт. Выбирая такой прибор для своего дома нужно обращать внимание, какой у обогревателя тип нагрева (может быть прямой и непрямой). Приборы с прямым типом обогрева потребляют воздух для горелки из помещения, которое отапливают, при этом в помещение выходят и продукты горения. Лучше, конечно, воздержаться от приобретения таких обогревателей, или, в крайнем случае, обеспечить для помещения эффективную систему вентиляции.

В отопительных приборах с непрямым обогревом есть система отвода газов, однако установку такой отопительной системы осуществить своими руками не получится, здесь требуется участие специалистов.

Достоинством газовых инфракрасных обогревателей является их независимость от электросети. Подачу газа в систему можно осуществлять из баллонов различных объемов. Но для использования такого газового оборудования требуется разрешение соответствующих инстанций.

Электрические инфракрасные обогреватели выпускают бытовые и промышленные. По потреблению электроэнергии они намного экономнее масляных радиаторов и рефлекторов.

Отопительные системы с инфракрасными обогревателями

Электрические инфракрасные обогреватели обладают мощностью до 1,5 кВт и предназначены для бытового использования. В электрических ИК-обогревателях главным отличием является материал, из которого сделана спираль. До недавнего времени спираль имела кварцевую основу, сейчас появились карбоновые инфракрасные обогреватели. Карбон это углесодержащее волокно с высокой теплопроводностью, за счет этого значительно быстрее происходит отдача тепла.

Инфракрасные обогреватели, как уже говорилось, по принципу излучения похожи на солнечные лучи. Но при их работе в инфракрасном спектре излучения отсутствуют ультрафиолетовое излучение. Тепловая энергия, проходя сквозь воздух, передается предметам, а степень нагрева поверхности того или иного объекта зависит от того, под каким углом происходит падение тепловых лучей, а также от формы поверхности, материала из которого она изготовлена и ее цвета.

Инфракрасное отопление частного дома еще не получило широкого распространения по причине высокой стоимости приборов, но в последнее время интерес к нему все больше возрастает.

Установка инфракрасных обогревателей

Монтаж электрических ИК-обогревателей не представляет сложности. Чаще всего они крепятся к потолку специальными монтажными кронштейнами, которые поставляются в комплекте с обогревателем.

Здесь не нужно владеть специальными техническими навыками, установить инфракрасный обогреватель сможет каждый хозяин своими руками. Главное при этом правильно подобрать место для монтажа обогревательного прибора.

Инфракрасные излучатели устанавливаются на определенное расстояние от человека, чтобы не ощущалось дискомфорта от перегрева. Так для обогревателей мощностью 700-800 Вт допустимым расстоянием будет 0,7 м. Для приборов с мощностью 1-1,5 кВт — дистанция должна быть не меньше одного метра. Расстояние нужно измерять от поверхности прибора до головы человека. Если излучатель имеет мощность обогрева 700 Вт, то его можно устанавливать в любом месте жилого помещения высотой 2,5 м. А монтаж обогревателей с большей мощностью должен быть грамотно продуман.

Если требуется подключить несколько обогревателей, нужно соблюдать определенные правила:

Все обогреватели должны подключаться параллельно к электросети.
В распределительном щитке нужно установить автоматическую защиту от перегрузок.
Газовые инфракрасные обогреватели, в конструкции которых предусмотрена емкость для хранения газа используются как уличные обогреватели на верандах или детских площадках.
Обогреватели, для которых требуется подключение к газовому баллону, должны устанавливаться только специалистами.

В чем преимущества инфракрасных обогревателей

Инфракрасные электрообогреватели экономичные и практичные приборы, как в установке, так и в эксплуатации. Для них не требуется квалифицированное обслуживание и ремонт, срок их службы довольно продолжительный.
Инфракрасные системы отопления нагревают только поверхности (пол, стены, мебель), но не воздух, поэтому применение инфракрасного способа обогрева помещения гарантирует сохранение тепла внизу, а не под потолком, при данном способе отопления отсутствуют сквозняки, нет скопления пыли, как, например, при конвекционном отоплении.
Тепловая энергия, которую излучают инфракрасные электрообогреватели, не поглощается воздухом, тепло без потерь достигает людей и находящиеся в помещении предметов. Использование инфракрасного обогрева дает возможность сэкономить до 40% энергии, расходуемой на отопление.
Инфракрасный обогрев является единственным способом, позволяющим осуществить локальный обогрев определенной зоны в помещении и дающий возможность поддерживать разные температурные режимы в разных частях помещения.
Инфракрасные электрообогреватели намного быстрее, в сравнении с традиционными отопительными системами, прогревают помещение, обеспечивая мгновенную передачу тепла всем объектам, находящимся в зоне обогрева.
Инфракрасные электрообогреватели не сушат воздух и не сжигают кислород, они не шумят и не поднимают пыль, работают бесшумно и без вибраций. Инфракрасная система отопления, работающая от электричества, не выделяет в атмосферу продуктов сгорания и не нуждается в системах вытяжной вентиляции.
При инфракрасном обогреве воздух не перемещается, а, следовательно, в обогреваемых помещениях не циркулируют вмести с пылью различные атмосферные загрязнения.
Практичность ИК- обогревателей заключается в быстром и легком монтаже, эти отопительные приборы не нуждаются в дорогостоящих котельных, тепловых сетях. ИК-обогреватели – это простота эксплуатации оборудования, возможность управления температурным режимом, экономия площади, за счет установки отопительных приборов на потолке.
В отличие от водяного отопления, при инфракрасном обогреве исключена опасность размораживания системы. В конструкции инфракрасных обогревателей нет движущихся частей, воздушных фильтров, а также отсутствует смазка.
Инфракрасные обогреватели можно крепить и на потолке, и на стенах, они способны работать круглосуточно.

Инфракрасные обогреватели применяются для обогрева помещений разного назначения

Сфера применения инфракрасного отопления

Использовать инфракрасные обогреватели можно в помещениях разного назначения.

Для обогрева квартир.
В частных домах, на дачах.
Для отопления гаражей.
В офисных помещениях.
На открытой террасе.
Для обогрева уличной зоны для курильщиков.
Для отопления кафе, в том числе, для обогрева уличных кафе.
В барах.
В спортзалах.
Для обогрева теплиц.
Для отопления животноводческих помещений.
В производственных цехах.
В хозяйственных помещениях.
Для отопления торговых павильонов.

Плёночные системы инфракрасного отопления

Отличной альтернативой традиционным способам отопления являются плёночные системы инфракрасного обогрева или сокращенно ПЛЭН (что означает плёночные лучистые электронагреватели). Эти уникальные отопительные системы изготовлены на основе последних технологий с применением самых современных материалов. Они в корне позволяют изменить представление об обогреве помещения. Их принцип работы такой же, как и у других инфракрасных обогревателях, они не нагревают воздух, а только предметы и людей находящихся в помещении.

Их огромным преимуществом является толщина нагревателя, которая составляет менее 1 мм, благодаря такой исключительно малой толщине, а также гибкости и безопасности, размещать пленочные нагреватели можно на любых поверхностях помещения (на полу, стенах, потолке).

Плёночные системы инфракрасного отопления

Пленочные лучистые электронагреватели совместимы с любыми напольными, стеновыми и потолочными покрытиями. Использовать их можно с ковролином, линолеумом, паркетом, ламинатом, плиткой и гипсокартоном, а также с разными типами обоев и подвесными, натяжными потолками. Управление системами ПЛЭН осуществляется электронными терморегуляторами.

Непосредственным излучателем тепла в пленочных электронагревателях являются плотно расположенные друг к другу тончайшие полоски углеродной или карбоновой пасты, на них подается по медно-серебрянным проводникам переменный ток (напряжение 220 Вольт). Температура нагрева этих полосок не выше 55°С. Вся конструкция обогревателя запаяна в изолирующую полиэстеровую пленку.

Система инфракрасного отопления ПЛЭН: устройство пленочного нагревателя

Несмотря на то, что данные агрегаты еще малоизвестны широкому кругу потребителей, интерес к ней постоянно увеличивается, что обусловлено достаточной экономичностью и эффективностью.

Система инфракрасного отопления ПЛЭН

Принцип работы и конструкция элементов отопления данного типа

Пленочные системы инфракрасного отопления представляют собой гибкую конструкцию незначительной толщины (до 1,5-2 мм). Крепление такого элемента осуществляется непосредственно на потолок отапливаемого помещения, оборудование не занимает место в комнате, может покрываться разнообразными отделочными материалами.

Сравнение двух систем отопления помещения

Основу нагревательного элемента составляет алюминиевая фольга, на которой закреплена резистивная греющая система, работающая от электричества. Пленочный лучистый электронагреватель подвергается двустороннему ламинированию особо прочной термоустойчивой пленкой, обеспечивающей его высокую надежность и долговечность.

Обогрев помещения основан на передачи тепловой энергии посредством излучения в инфракрасном диапазоне (длина волны составляет около 10-20 мкм в зависимости от модели системы).

Можно выделить два основных периода работы системы отопления:

Резистивные элементы, входящие в потолочное отопление ПЛЭН генерируют инфракрасное излучение, которое переносит тепловую энергию на все нижерасположенные предметы. Причем нагревается не только пол помещения, но и стены, крупная мебель, при этом все они становятся своеобразными элементами самой системы отопления.
Полученное тепло аккумулируется предметами обстановки и конструктивными поверхностями помещения. При достижении определенной температуры начинает осуществляться теплоотдача в комнату, благодаря чему в помещении и повышается температура.

Основное преимущество отопления ПЛЭН

Схема, по которой работает система отопления ПЛЭН, отличается высокой экономичностью. На образование инфракрасного излучения, аккумуляцию тепла объектами помещения уходит всего 10% времени работы системы. Остальные 90% приходятся непосредственно на теплоотдачу, следовательно, на обогрев помещения.

Помимо этого эксперты отмечают следующие положительные моменты, которые содержат отзывы о инфракрасной системе отопления данного типа:

Достаточно простой монтаж, который вполне можно выполнить самостоятельно (об особенностях поговорим дальше).
Низкий срок окупаемости, несмотря на достаточно высокую стоимость оборудования. Первоначальные финансовые затраты (на приобретение, установку, регулировку) окупаются в течение двух отопительных сезонов. Опыт практического применения устройств данного типа показывает снижение расходов на электричество (по сравнению с традиционным электроотоплением) на 70%.
Средний срок эксплуатации (рабочий ресурс) превышает 50 лет. Оборудование отличается высокой надежностью, не боится перепадов напряжения.
Инфракрасные системы отопления частного дома не требуют сооружения сложных систем для отведения продуктов сгорания (дымоходов), необходимых для традиционных котлов и печей. Сам по себе процесс сгорания топлива отсутствует. При работе установки не нарушается естественная влажность, не сжигается кислород, что способствует получению оптимальной комфортной атмосферы в помещении.
Все элементы системы отличаются повышенной электро и пожарной безопасностью, а автоматизированное управление делает ее эксплуатацию простой и удобной, достаточно только установить желаемую температуру.
Уровень создаваемого магнитного излучения не превышает фоновых значений, инфракрасные обогреватели пленочного типа абсолютно безопасны для человека.
Высокая скорость нагрева помещения (порядка 15 градусов за час работы) обеспечена значительным (до 95%) КПД устройства. Система данного типа может использоваться в качестве основного отопления в любых климатических условиях.

Благодаря всем этим качествам отопление ПЛЭН рекомендована как надежная альтернатива традиционным отопительным устройствам.

Кроме того, следует отметить и то, что пленочные обогреватели не требуют никаких типов топлива, достаточно обычной бытовой электросети для подключения.

Особенности самостоятельного монтажа

Лучше всего доверить выполнение монтажных работ профессиональному электрику. Но, если имеется опыт электромонтажа, то установку ПЛЭН вполне можно выполнить и самостоятельно, главное помнить следующие основные правила:

Инфракрасная система отопления частного дома может монтироваться только в тщательно утепленные помещения. В противном случае эффективность ее работы существенно снижается.
Монтаж осуществляется на ровную потолочную поверхность без выступов, не имеющую острых краев, способных повредить обогреватель. Профессионалы рекомендуют крепить ПЛЭН на специальную подложку их алюминия, способную повысить эффективность работы устройства.
Изменение длины пленочного обогревателя (резка с целью укорачивания) не допускается.
Запрещено подключать к электрической сети свернутый в рулон обогреватель.

На сегодняшний день системы на основе пленочных инфракрасных обогревателей считаются наиболее простым и выгодным решением вопроса по обеспечению отопления в зимний период. Если вы решили снизить свои расходы на данный вид инженерного обеспечения, обязательно рассмотрите возможность применения ПЛЭН.

Инфракрасное отопление дома

Статья описывает преимущества и особенности такого современного вида отопления как инфракрасное отопление дома. Как осуществить монтаж, правила установки и действие такой отопительной системы на человека.

Все без исключения владельцы частных и загородных домов ближе к холодам начинают биться над вопросом отопления своего жилья. Среди современных отопительных систем не малую популярность получило инфракрасное отопление дома. Основой работы приборов инфракрасного обогрева является получение тепловой энергии от некого нагревательного элемента и ее последующая передача окружающим поверхностям: полу, стенам, мебели. В свою очередь эти поверхности нагревают воздух. Преимуществом такого способа обогрева помещения является то, что тепловое излучение не поглощается воздухом, а значит, вся энергия достигает своего предназначения без потерь. (См. также: Автономные системы отопления)

Рисунок 1: Схема инфракрасного отопления

В отличие от других методов отопления здания, инфракрасное отопление позволяет рационально и равномерно распределить температуру по всему объему помещения, ведь нагревается не воздух, а предметы интерьера. Температура пола так же становится равномерной, с помощью чего происходит значительная экономия энергии. С помощью инфракрасных обогревателей довольно легко осуществить зональный обогрев или точечный. Таким образом, инфракрасное отопление (как подвид электрического отопления) является наиболее экономичным вариантом. Кислород в комнате не выжигается, тепло равномерно распределяется, не скапливаясь в верхних шарах под потолком.

Если загородный дом имеет достаточно хорошую теплоизоляцию, тогда инфракрасное отопление становится еще более эффективным и экономичным. Кроме того, можно использовать такой вид отопления в качестве дополнительного или аварийного. Инфракрасное отопление дома имеет специфический принцип работы, который основан на излучении тепловой энергии от пластины с рабочим диапазоном 5-15 мкм. Это своего рода мини солнце, которое одинаково греет при любой погоде. По исследованиям японцев, инфракрасное обогревание очень хорошо влияет на здоровье человека, вот почему так популярны инфракрасные сауны для лечения и профилактики болезней.

Где устанавливать прибор инфракрасного отопления? Чаще всего ставят их под напольное покрытие или крепят к потолку. Таким образом, они не мешают и не занимают пространство в доме. Нахождение в помещении, где работает такой обогреватель чрезвычайно комфортно и приятно. Нет шума, запахов, не выгорает кислород, а в комнате тепло и уютно. (См. также: Как выбрать инфракрасный потолочный обогреватель)

Потери тепла могут составлять не более 10%, чего нельзя сказать о других видах отопления. Кроме того, даже если выключить прибор, то тепло от него будет еще идти некоторое время. Температура помещения равномерно распределяется по всему периметру, нагревается мебель, которая постепенно оттает тепло воздуху, нагревая и его. Не только в быту можно использовать инфракрасные обогреватели, но и на производстве в качестве вспомогательного источника тепла.

Отлично подойдут такие обогреватели для отопления загородного дома. Приборы потолочного типа активно используются на дачах и коттеджах. Инфракрасное отопление загородного дома чрезвычайно удобное и экономичное. Можно отапливать не только основное здание, но и веранду, уличную беседку или небольшой сарай. Такие обогреватели не боятся влаги и их легко демонтировать из потолка, что является крайне необходимым при окончании отопительного сезона.

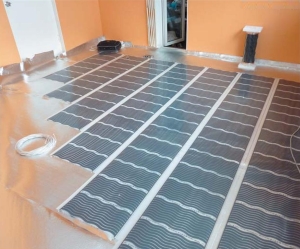

Рисунок 2: Инфракрасное отопление дома на полу

Установка системы инфракрасного отопления

Чтобы начать установку системы инфракрасного отопления нужно очень хорошо знать особенности конструкции здания, в котором будем осуществлять монтаж. Нужно провести замеры площади комнат, учесть характеристики теплоизоляции, количество и размер окон и мощность электроэнергии, которая подходит к дому. Далее необходимо замерять максимальное напряжение в сети (для этого нужно включить все электроприборы в доме) и в случае отклонений более 20% приобретаем стабилизатор напряжения. (См. также: Индивидуальное отопление)

После всех замеров остается только взять план дома, на основе которого нужно будет провести расчеты необходимого метража помещений, которые планируем отапливать. Например, у вас есть загородный дом с двумя спальнями, кухней, прихожей, санузлом и бойлерной. Все эти помещения вы хотите отопить (примерно 60 квадратных метров). Теперь осталось подобрать инфракрасный обогреватель нужной мощности.

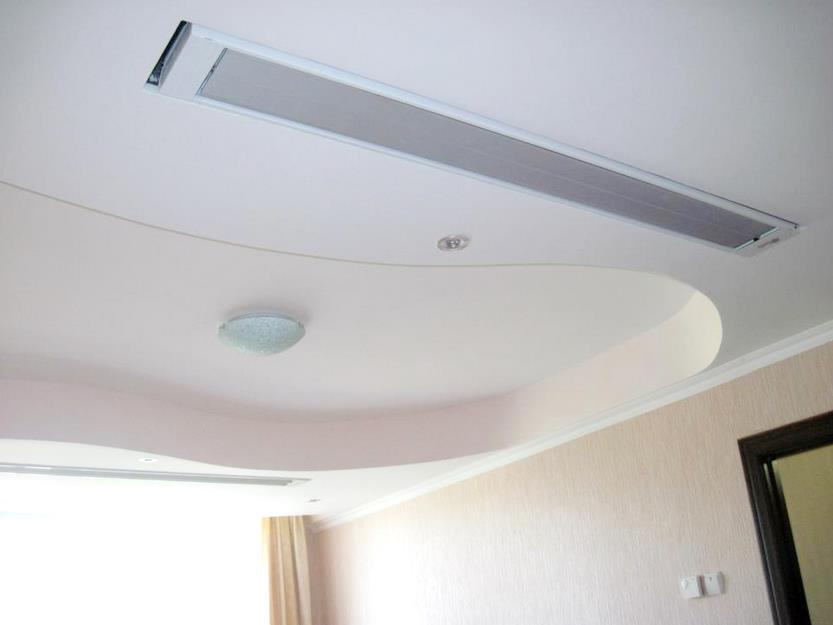

Рисунок 3: Инфракрасное отопление загородного дома

Важно! На 1 квадратный метр отапливаемой площади нужно 100 Вт мощности обогревателя. С этим учетом и подбираем нужный нам прибор с необходимой мощностью. Теперь инфракрасное отопление загородного дома уже не кажется такой сложной задачей.

Конечным этапом будет монтаж обогревателя на потолок или под пол. Рассмотрим потолочный вариант крепления инфракрасного обогревателя. (См. также: Отопление для загородного дома)

Пленочные элементы потолка

Такой элемент устанавливают между самим потолочным покрытием и теплоизоляцией. От инфракрасной пленки излучается тепло, которое потом равномерно распространяется по всему помещению. Пленочные элементы – это многослойные резисторы, которые располагаются между пластиковыми пленками. В процессе работы излучается невидимая тепловая составляющая солнечного света (15 мкм длиной), которая полностью без потерь поглощается поверхностями пола, стен и мебели. Таким образом, в помещении царит тепло и уют.

С чем можно сравнить инфракрасное отопление частного дома? Скорее всего, со световыми лучами, которые дарят приятное тепло и благоприятно сказываются на здоровье. Именно инфракрасное излучение длинных волн хорошо действует на человека, это так называемые «лучи жизни». Инфракрасные пленки дают именно такое излучение (5-15 мкм).

Совет: проектируя систему инфракрасного отопления, учитывайте высоту потолков помещения, площадь и тип здания (жилой дом, беседка или бытовка). (См. также: Электрическое отопление частного дома)

Особенности установки инфракрасных обогревателей

У каждого типа инфракрасного обогревателя есть своя высота подъема ( 2,2 -3,5 метров). Лучше устанавливать на максимальную высоту, чтобы было дальше от головы стоящего человека. Так же не следует устанавливать прибор в зоне частого нахождения людей, а сами нагреватели нужно смещать в сторону от кровати. Для снижения конвенции и более равномерного прогрева всего помещения рекомендуется устанавливать большее количество нагревателей. Не стоит ставить обогреватель непосредственно около окна, так как это будет способствовать потере тепла.

Рисунок 4: Инфракрасное потолочное отопление

Лучшим вариантом установки инфракрасного обогревателя будет его размещение на потолке из ПВХ, а осуществляя монтаж нужно соблюдать минимальное расстояние нагревателя до поверхности. Соблюдая все эти особенности, инфракрасное отопление частного дома будет работать правильно, а вы будете получать равномерное тепло и комфорт. Следует отметить, что на основе опытов влияния инфракрасных лучей определенной длины на человека, был получен патент на изобретение инфракрасных оздоровительных саун, которыми пользуются и по сегодняшний день. Процедуры в таких кабинах весьма полезны для здоровья и даже могут вылечить некоторые кожные заболевания. Поэтому отопление дома или дачи с помощью такого инфракрасного излучения будет не только приятным и комфортным, но и с пользой для здоровья, главное, соблюсти правила правильного монтажа этих устройств.

голоса

Рейтинг статьи

Читайте так же:
Установка встраиваемой техники бош
